Máy phay bánh răng NC này hỗ trợ sản xuất đơn lẻ và hàng loạt các loại bánh răng trụ, bánh răng xoắn và bánh răng trục vít. Máy có thân máy đúc chắc chắn, độ chính xác gia công ổn định và chi phí bảo trì thấp, phù hợp với các xưởng sản xuất bánh răng nhỏ.
Số lượng đặt hàng tối thiểu (MOQ) :
1Nguồn gốc sản phẩm :
ChinaMàu sắc :
ChinaCảng vận chuyển :
ShanghaiThời gian giao hàng :
30Cân nặng :
4800
1. Thiết kế thủ công thông thường, không dùng máy CNC, phù hợp cho sản xuất đơn lẻ và hàng loạt các loại bánh răng trụ, bánh răng xoắn, bánh răng trục vít và đĩa xích.
2. Khung gang dày, chắc chắn, đảm bảo độ cứng và độ bền cao, giúp cắt chính xác cao và ổn định trong thời gian dài.
3. Hai chế độ gia công: phay xuôi và phay ngược, hỗ trợ gia công theo trục và theo bán kính.
4. Cấu trúc cơ khí đơn giản, điều chỉnh thủ công thuận tiện và độ khó bảo trì hàng ngày thấp.
Động cơ chính ổn định 5.5,5KW, có thể xử lý theo lô liên tục 24 giờ.
thông số kỹ thuật
Thông số kỹ thuật | Mô hình đơn vị | Y3150E | |
Đường kính phôi tối đa | mm | Với cột nhỏ | 500 |
| mm | Không có cột nhỏ | 500 |
Mô-đun Max | Mô-đun | 8 | |
Chiều rộng tối đa | mm | 300 | |
Khoảng cách từ dao phay đến mặt bàn làm việc | mm | Tối đa | 535 |
| mm | Tối thiểu | 235 |
Đường kính/chiều dài tối đa của dao phay bánh răng | mm | Đường kính tối đa | 160 |
| mm | Chiều dài tối đa | 160 |
Khoảng cách từ dao phay đến tâm trục của bàn làm việc | mm | Tối đa | 330 |
| mm | Tối thiểu | 30 |
Lỗ mở bàn làm việc | mm | 80 | |
Đường kính bàn làm việc | mm | 510 | |
Khoảng cách từ mặt bàn làm việc đến bề mặt giá đỡ | mm | Tối thiểu | 380 |
| mm | Tối đa | 580 |
Bước/phạm vi quay trục chính |
| 12 0,4-4mm/r | |
Công suất động cơ chính và tốc độ quay |
| N=5,5KW1500 vòng/phút | |
Độ côn trục chính |
| Mã Morse 5 | |
Trọng lượng tịnh | KG | 4800 | |
Kích thước máy | mm | 2600*1400*1800 | |
giới thiệu sản phẩm

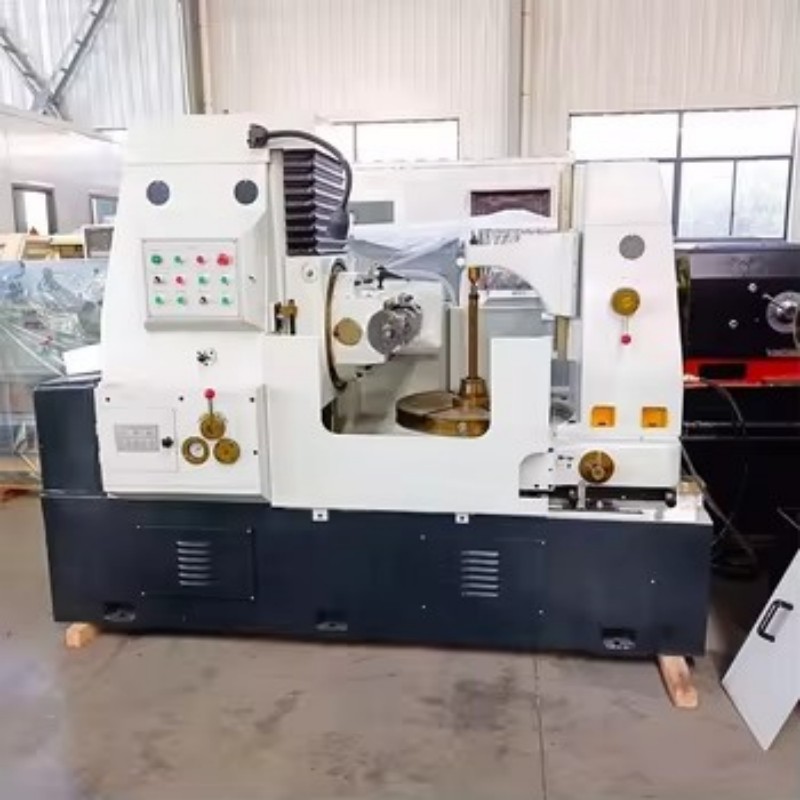

Y3150E và Y3180E là những máy phay bánh răng thông thường, không điều khiển bằng CNC, được sử dụng rộng rãi trong các nhà máy gia công bánh răng quy mô vừa và nhỏ. Y3150E có đường kính phôi tối đa 500mm, mô-đun tối đa 8; Y3180E (không có trụ nhỏ) có thể gia công phôi đường kính lên đến 800mm, mô-đun tối đa 10.
Sử dụng khung máy hoàn toàn bằng gang để giảm rung động khi cắt, máy hỗ trợ cả cấp liệu hướng trục và hướng tâm. Được trang bị hệ thống cấp liệu hướng trục 12 cấp với phạm vi 0,4-4mm/vòng, côn trục chính Morse 5, hệ thống điều chỉnh thủ công cơ khí hoàn chỉnh mà không cần hệ thống CNC đắt tiền. Tiết kiệm chi phí cho sản xuất hàng loạt hộp giảm tốc, máy móc nông nghiệp và bánh răng ô tô cỡ nhỏ. Tất cả các máy đều đã trải qua kiểm tra độ chính xác tại nhà máy và có đầy đủ hướng dẫn bảo trì bằng tiếng Anh.
Tại sao nên chọn chúng tôi?
Công nghệ trưởng thành và ổn địnhHỗ trợ các giải pháp tùy chỉnhDịch vụ hậu mãi toàn diệnChứng nhận của chúng tôi
Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.

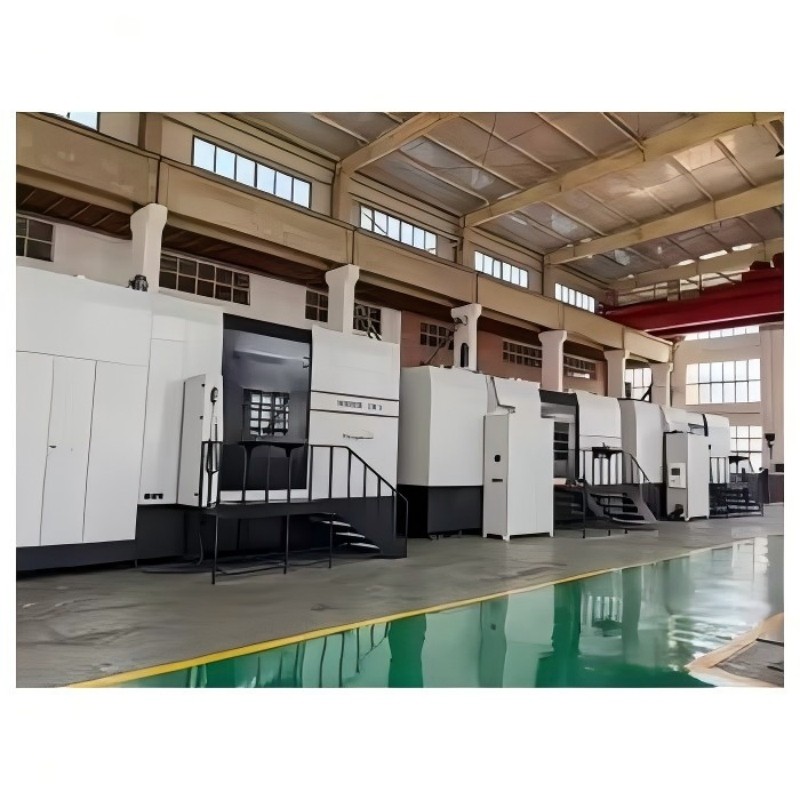

triển lãm nhà máy
