Máy phay bánh răng sử dụng khung máy bằng gang chịu lực cao để giảm rung động và đảm bảo độ chính xác ổn định lâu dài. Với cấu trúc trục chính chắc chắn và hệ thống truyền động bánh răng chính xác, máy duy trì độ chính xác gia công nhất quán cho cả sản xuất hàng loạt và sản xuất số lượng nhỏ. Các mẫu máy cơ khí có thao tác đơn giản và chi phí bảo trì thấp, trong khi các mẫu máy CNC hỗ trợ cấp liệu tự động, dịch chuyển phay và cắt khô & ướt.
Số lượng đặt hàng tối thiểu (MOQ) :
1Nguồn gốc sản phẩm :
ChinaMàu sắc :
OptionalCảng vận chuyển :
ShanghaiThời gian giao hàng :
30Cân nặng :

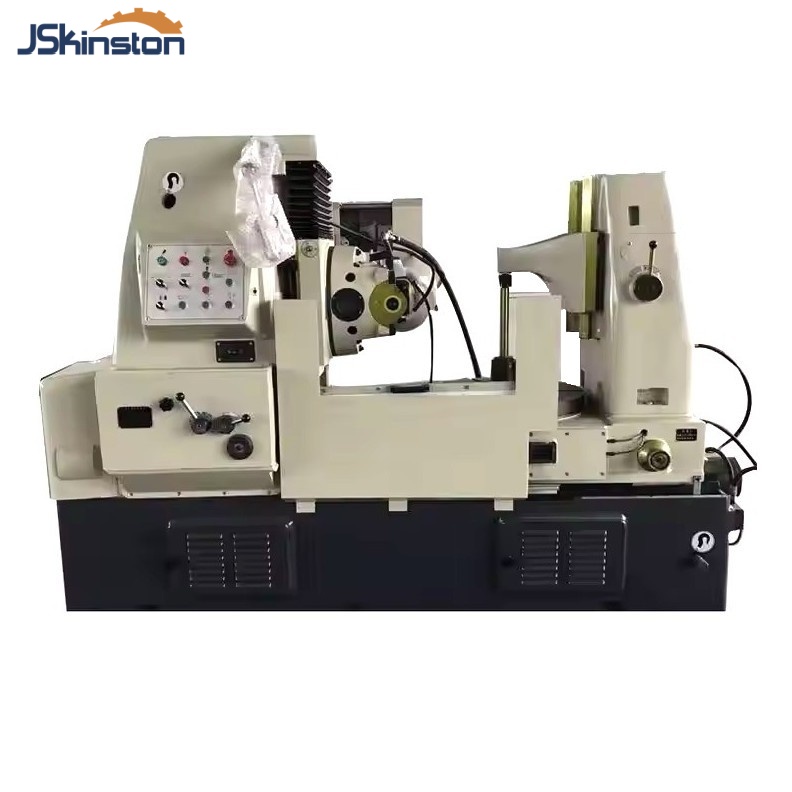

5500kgMáy phay bánh răng Y3180E

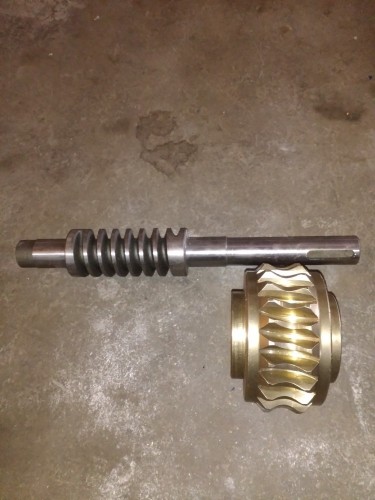

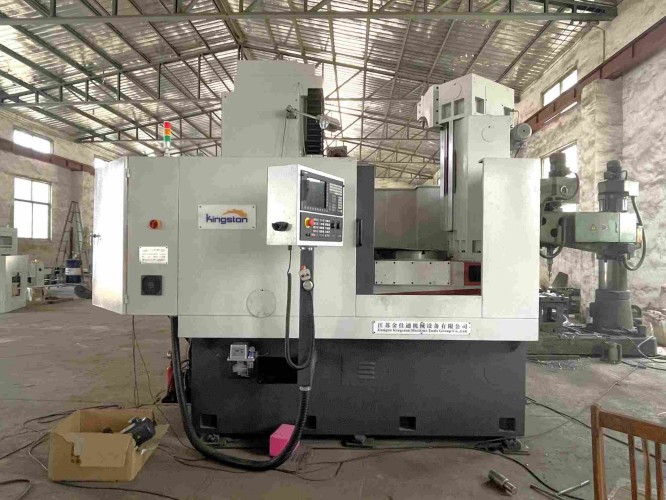

Máy phay bánh răng của chúng tôi bao gồm cả loại cơ khí truyền thống và loại tự động CNC. Máy có thể cắt các loại bánh răng trụ, bánh răng xoắn và bánh răng trục vít một cách ổn định. Thân máy bằng gang đúc nguyên khối đảm bảo độ cứng vững khi cắt và tuổi thọ cao. Thích hợp cho các xưởng nhỏ và sản xuất bánh răng số lượng lớn. Cung cấp trực tiếp từ nhà máy, giao hàng nhanh chóng và thông số kỹ thuật có thể tùy chỉnh. Liên hệ với chúng tôi để nhận catalog và giá tốt nhất.
thông số kỹ thuật
| Thông số kỹ thuật | Y3180E | đơn vị |
Đường kính phôi tối đa | Với cột phụ: 550 | mm |
Không có cột phụ: 800 | ||
Mô-đun tối đa | 10 | mm |
Chiều rộng gia công tối đa | 300 | mm |
Số răng tối thiểu của phôi | Z: 6 K: Số lượng ren bánh răng | mm |
Hành trình di chuyển thẳng đứng tối đa của thanh trượt máy phay | 350 | mm |
Góc xoay tối đa của thanh trượt bếp | 240° | ° |
Khoảng cách từ trục dao phay đến bề mặt bàn làm việc | Tối đa: 585 | mm |
Tối thiểu: 235 | ||
Độ côn trục chính | Mã Morse số 5 |
|
Kích thước lắp đặt bếp được phép | Đường kính tối đa: 180 | mm |
Chiều dài tối đa: 180 | ||
Hành trình trục tối đa của dao phay | 50 | mm |
Đường kính trục phay | 22, 27, 32, 40 | mm |
Khoảng cách tâm giữa trục dao phay và trục chính của bàn làm việc | Tối đa: 550 | mm |
Tối thiểu: 50 | ||
Di chuyển nhanh bằng hệ thống thủy lực của bàn làm việc | 50 | mm |
Đường kính lỗ bàn làm việc | 80 | mm |
Độ côn của ghế gá phôi | Mã Morse số 5 |
|
Đường kính bàn làm việc | 650 | mm |
Các cấp tốc độ trục chính và phạm vi tốc độ | 8 giai đoạn, 40–200 vòng/phút | r/phút |
Tốc độ di chuyển nhanh của thanh trượt bánh răng | ≤540 mm/phút | mm/phút |
Tốc độ di chuyển nhanh của bàn làm việc | ≤500 mm/phút | mm/phút |
Khoảng cách từ mặt bàn làm việc đến mặt cuối của ổ đỡ đỡ ngoài | Tối thiểu: 400 mm | mm |
Tối đa: 600 mm | ||
Các giai đoạn cấp liệu trục và phạm vi cấp liệu | 12 giai đoạn, 0,4–4 mm/vòng | mm/r |
Công suất động cơ chính & tốc độ đồng bộ | 5,5 kW, 1500 vòng/phút | r/phút |
Các giai đoạn cấp liệu trục và phạm vi cấp liệu | 12 giai đoạn, 0,4–4 mm/vòng | mm/r |
Công suất động cơ nhanh và tốc độ đồng bộ của bàn làm việc | 0,55 kW, 1500 vòng/phút | mm/phút |
Trọng lượng tịnh của máy | 5500 | kg |
Kích thước tổng thể của máy | 2852 × 1490 × 1870 | mm |
giới thiệu sản phẩm
1. Khung giường bằng gang đúc nặng, độ cứng cao, độ rung thấp.
8. Kiểm tra tại nhà máy, bảo hành một năm.
Tại sao nên chọn chúng tôi?
Công nghệ trưởng thành và ổn định Hỗ trợ các giải pháp tùy chỉnh Dịch vụ hậu mãi toàn diệnChứng nhận của chúng tôi
Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.
triển lãm nhà máy
Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.
Đóng gói và vận chuyển
Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.
