Trang chủ Máy phay bánh răng

Máy phay bánh răng CNC 4 trục YK31125E dành cho các chi tiết có đường kính lớn.

YK31125E Large Hobber Frontal

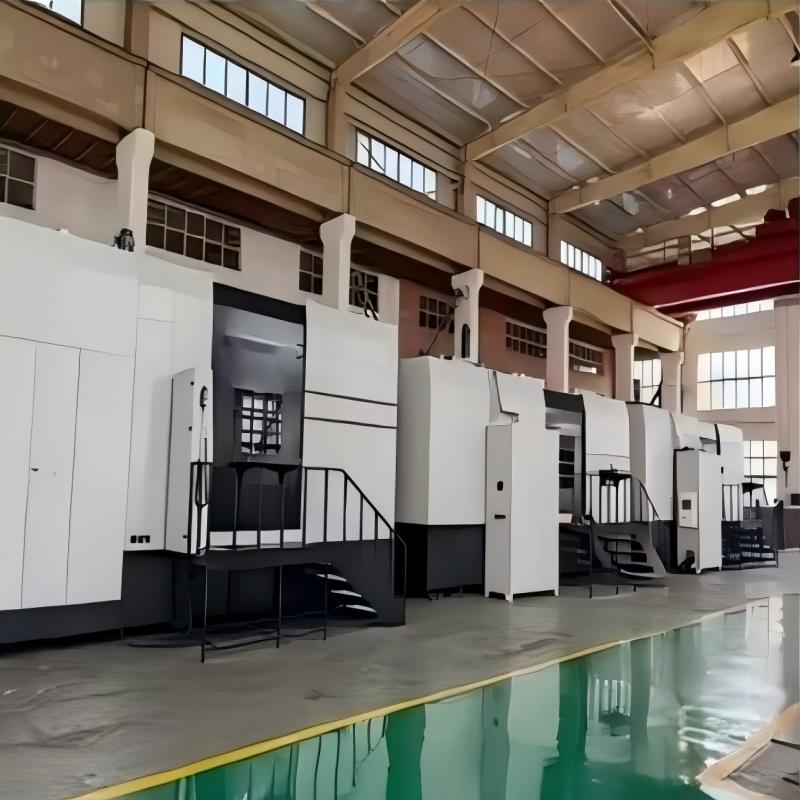

YK31125E Worktable Assembly

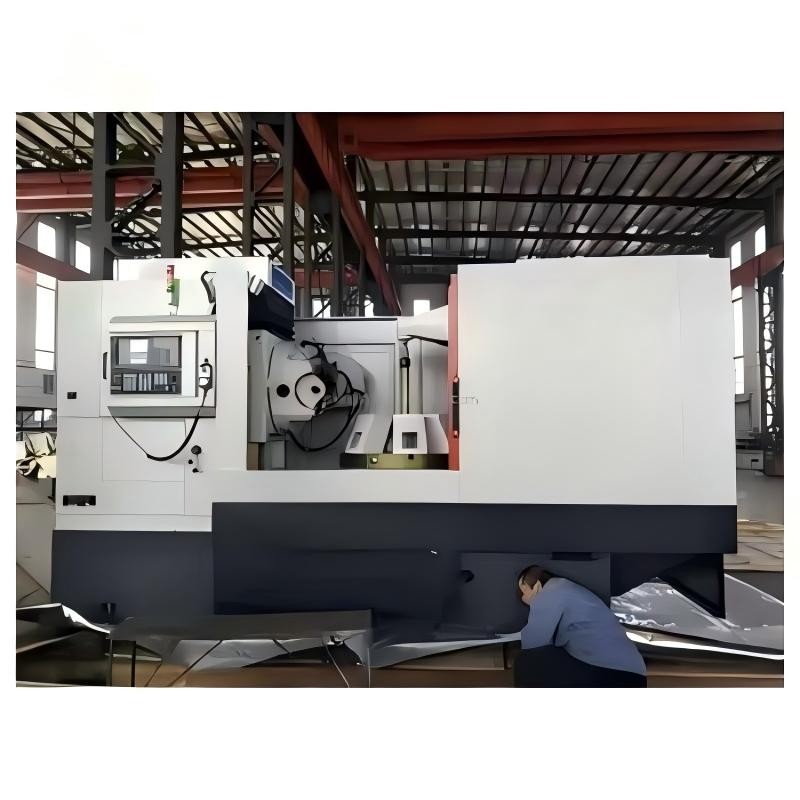

YK31125E Heavy Blank Machining
Large Gear Hobbing Machine Overhaul

Máy phay bánh răng CNC 4 trục YK31125E dành cho các chi tiết có đường kính lớn.

Máy YD3150 là máy phay bánh răng CNC 4 trục được thiết kế cho sản xuất bánh răng với độ linh hoạt cao. Máy có thể gia công bánh răng trụ, bánh răng xoắn và trục then hoa với đường kính phôi tối đa 500mm và khả năng gia công mô-đun lên đến 12mm. Hệ thống điều khiển phối hợp đa trục cho phép gia công các hình dạng bánh răng phức tạp với chất lượng bề mặt hoàn thiện vượt trội.

  • Số lượng đặt hàng tối thiểu (MOQ) :

    1
  • Nguồn gốc sản phẩm :

    China
  • Màu sắc :

    China
  • Cảng vận chuyển :

    Shanghai
  • Thời gian giao hàng :

    30
  • Cân nặng :

    18000KG
Liên hệ ngay
YK31125E CNC Hobbing

1. Khả năng gia công đường kính lớn: Có thể xử lý các chi tiết có đường kính tối đa lên đến 1250mm.



Khả năng tương thích mô-đun 2,16mm: Hỗ trợ các mô-đun thép có độ dày lên đến 16mm cho việc sản xuất bánh răng chắc chắn.



3. Thiết kế ổn định nhiệt: Hệ thống tuần hoàn chất lỏng tích hợp duy trì sự ổn định nhiệt độ trong suốt quá trình vận hành dài.



4. Bàn làm việc độ chính xác cao: Hệ thống truyền động bánh răng trục vít cao cấp đảm bảo định vị chính xác.



5. Hệ thống cấp liệu không khe hở: Vít bi tiền căng trên ray trượt tuyến tính giúp giảm thiểu sai số định vị.

thông số kỹ thuật

Sự miêu tả

Thông số kỹ thuật

Đường kính phôi tối đa

1250mm

Mô-đun tối đa

10mm

Di chuyển đầu bánh răng

400mm

Đầu xoay Max.

±45 rad

Kích thước tối đa của bếp (đường kính × chiều dài)

200×240mm

Hành trình trục tối đa của bếp

200mm

Khoảng cách tâm giữa bếp và bàn làm việc

45~405mm

Khoảng cách giữa tâm bếp và bề mặt bàn làm việc

280~680mm

Khoảng cách giữa tâm giá đỡ dụng cụ và bề mặt bàn làm việc

390~890mm

Chiều rộng răng tối đa

200 mm

Đường kính lỗ trên bàn

120 mm

Tốc độ trục chính

80~500 vòng/phút

Tốc độ bàn làm việc tối đa

50 vòng/phút

Tốc độ cấp liệu hướng tâm tối đa (trục X)

2600 mm/phút

Tốc độ cấp liệu tiếp tuyến tối đa (trục Y)

2000 mm/phút

Tốc độ cấp liệu trục (trục Z)

2600 mm/phút

Tốc độ quay tối đa của đầu dao phay

5 rad/s

Công suất động cơ chính

18,5KW

Tổng công suất

50kW/50Hz

Trọng lượng tịnh

17000kg (6 trục) / 15000kg (4 trục)

Kích thước tổng thể

42×39×37cm

giới thiệu sản phẩm



Large Diameter Gear Hobber

Máy YK31125E là máy phay bánh răng CNC 4 trục được chế tạo để sản xuất bánh răng đường kính lớn. Với đường kính phôi tối đa 1250mm và khả năng gia công mô-đun lên đến 16mm đối với thép, máy này xử lý các phôi bánh răng lớn với độ chính xác và hiệu quả cao. Khung máy bằng gang có độ cứng tĩnh và động tối đa với hệ thống tuần hoàn chất lỏng tích hợp để đảm bảo ổn định nhiệt, đảm bảo độ chính xác về kích thước ngay cả trong các chu kỳ cắt kéo dài. Bàn làm việc được dẫn động bởi hệ thống bánh răng trục vít và bánh răng trụ chất lượng cao, độ chính xác cao, trong khi các thanh trượt tuyến tính với vít me bi căng trước không có khe hở mang lại chuyển động cấp liệu mượt mà và chính xác.



GIANG TÔ  KINGSTON  MÁY MÓC  CÔNG CỤ CÔNG TY TNHH TẬP ĐOÀN
Tập đoàn Máy công cụ Giang Tô Kingston bắt đầu khẳng định vị thế của mình trong ngành gia công kim loại cách đây 20 năm khi thành lập một tổ chức uy tín vào năm 1998, chuyên tiếp thị, bán hàng, bảo dưỡng và hỗ trợ thiết bị gia công kim loại và các sản phẩm xử lý vật liệu trên thị trường quốc tế. Với mong muốn cung cấp cho khách hàng dòng máy công cụ linh hoạt và chất lượng cao hơn để đáp ứng những nhu cầu khắt khe nhất, chúng tôi đã nghiên cứu kỹ lưỡng và tiếp cận các nhà sản xuất thiết bị gia công kim loại hàng đầu trên thế giới, bao gồm cả nhà sản xuất lớn nhất thế giới về máy phay bánh răng, máy tiện kim loại CNC, máy ép phanh và máy cán tấm, v.v., để chế tạo máy móc theo thông số kỹ thuật của chúng tôi dưới nhãn hiệu Kingston. Các máy móc của chúng tôi bao gồm máy phay bánh răng, máy tiện kim loại CNC, máy gia công sắt thủy lực, máy ép phanh, máy cắt, máy cán, máy uốn định hình, máy đột dập, máy cắt plasma và laser, cũng như máy tiện, v.v.

Tại sao nên chọn chúng tôi?

Giải pháp tổng thể về sạc điện cộng đồng bao gồm tất cả các ứng dụng.

  • # Công nghệ trưởng thành và ổn định
    Với nhiều năm kinh nghiệm trong sản xuất máy công cụ và thiết bị CNC, chúng tôi áp dụng các quy trình hoàn thiện và ổn định từ thiết kế cấu trúc, lựa chọn linh kiện cốt lõi đến lắp ráp máy hoàn chỉnh. Máy móc của chúng tôi có hiệu suất đáng tin cậy, tỷ lệ hỏng hóc thấp và khả năng duy trì độ chính xác tốt, đáp ứng được nhu cầu sản xuất liên tục lâu dài, giúp chúng tôi trở thành đối tác được ưa chuộng của khách hàng trên toàn thế giới.
  • # Hỗ trợ các giải pháp tùy chỉnh
    Chúng tôi cung cấp các giải pháp tùy chỉnh độc quyền dựa trên thông số kỹ thuật phôi, công nghệ gia công, năng lực sản xuất và điều kiện tại chỗ của khách hàng, bao gồm hệ thống CNC, hành trình, tốc độ, bộ thay dao, đồ gá và nâng cấp tự động hóa. Một máy với một giải pháp giúp bạn nâng cao hiệu quả, giảm chi phí và tăng cường khả năng cạnh tranh.
  • # Dịch vụ hậu mãi toàn diện
    Chúng tôi có đội ngũ kỹ thuật và hậu mãi chuyên nghiệp để cung cấp dịch vụ lắp đặt, vận hành thử, đào tạo vận hành và hướng dẫn bảo trì trên toàn thế giới. Dịch vụ trực tuyến 24/7. Phản hồi nhanh chóng cho mọi sự cố thiết bị, hỗ trợ kỹ thuật từ xa kịp thời và dịch vụ tại chỗ nếu cần thiết, đảm bảo sản xuất không bị gián đoạn và sử dụng không lo lắng.



Chứng nhận của chúng tôi

Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.

Lathes manufacturer

trưng bày nhà máy

Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Đóng gói và vận chuyển

Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.

Multifunctional machine manufacturerHeavy machinery manufacturer

Câu hỏi thường gặp

Câu 1: Đường kính phôi tối đa cho máy YK31125E là bao nhiêu?

A1: Đường kính tối đa là 1250mm không tính cột sau.



Câu 2: Khả năng tối đa của một mô-đun là bao nhiêu?

A2: Mô-đun thép dày đến 16mm; mô-đun gang dày đến 20mm.



Câu 3: Khả năng chịu tải của bàn làm việc là bao nhiêu?

A3: Bàn làm việc chịu được trọng lượng lên đến 3 tấn.



Câu 4: Máy móc xử lý sự giãn nở nhiệt như thế nào?

A4: Hệ thống tuần hoàn chất lỏng tích hợp trong buồng duy trì sự ổn định nhiệt trong quá trình hoạt động.
