Trang chủ Máy phay bánh răng

Máy phay bánh răng CNC 6 trục YD3150 dùng trong sản xuất bánh răng cỡ trung bình.

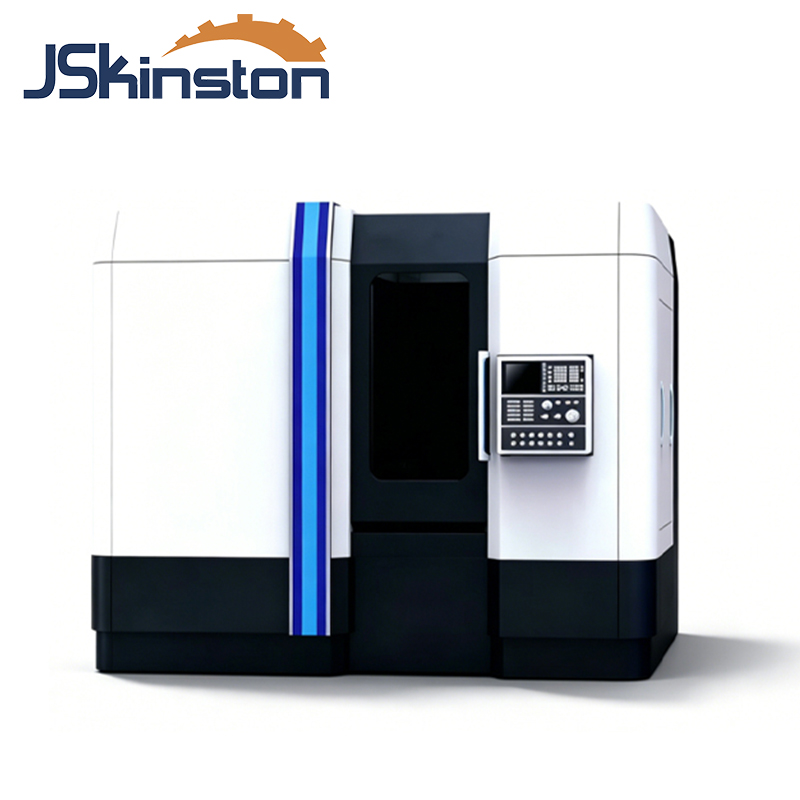

YD3150 Six Axis Hobber

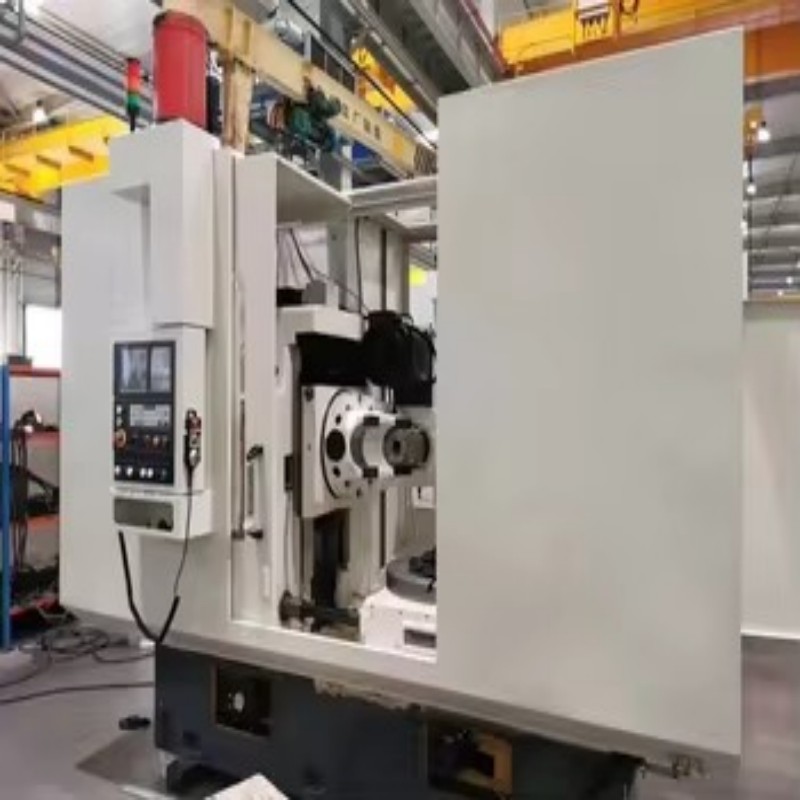

YD3150 Control Panel

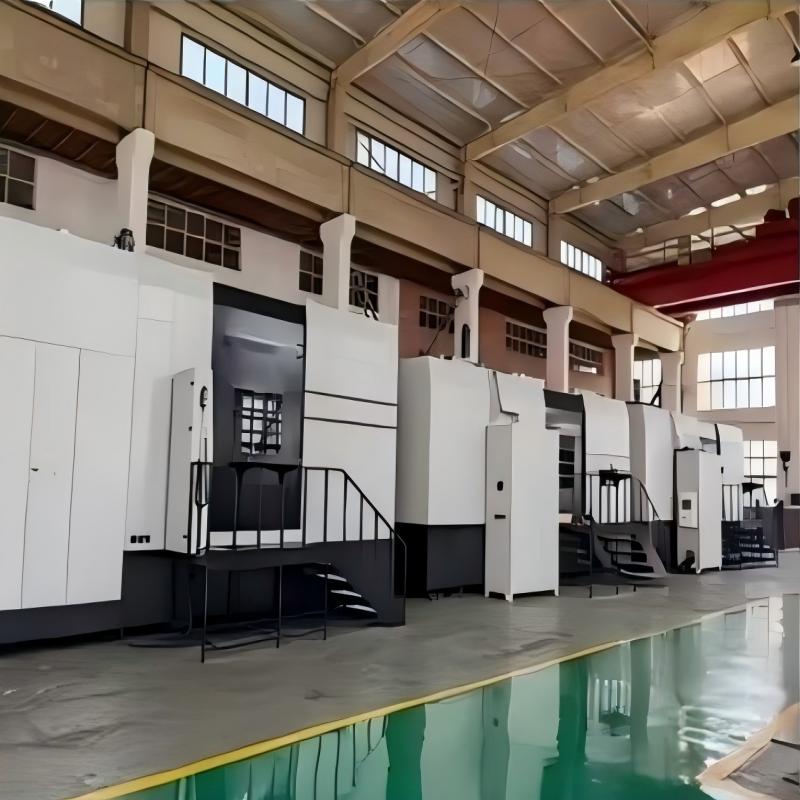

YD3150 Gear Cutting Action

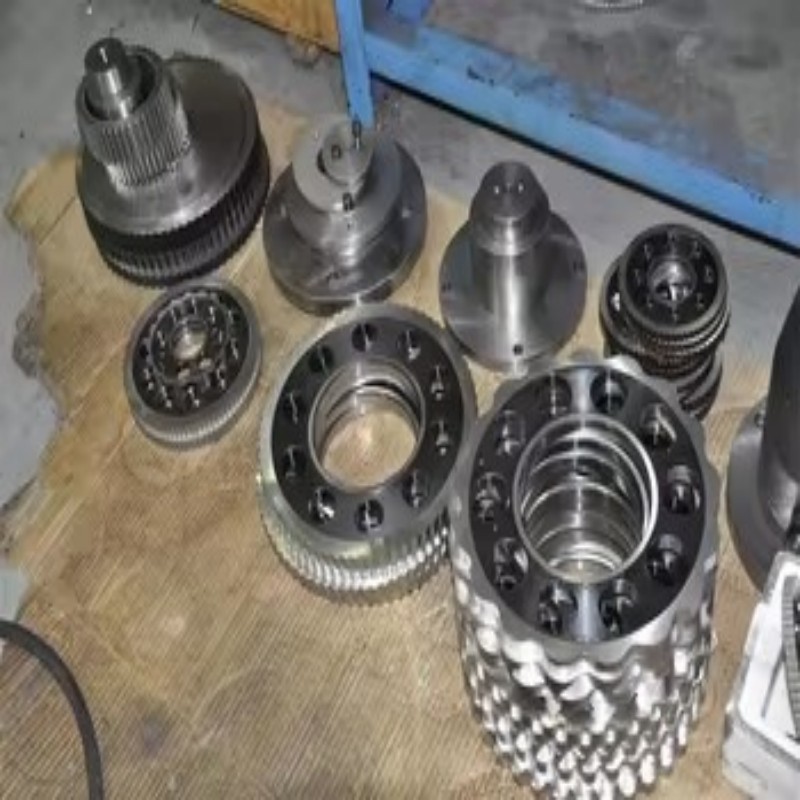

YD3150 6-axis CNC gear hobbing machine

Máy phay bánh răng CNC 6 trục YD3150 dùng trong sản xuất bánh răng cỡ trung bình.

Máy YD3150 là máy phay bánh răng CNC 6 trục được thiết kế cho sản xuất bánh răng với độ linh hoạt cao. Máy có thể gia công bánh răng trụ, bánh răng xoắn và trục then hoa với đường kính phôi tối đa 500mm và khả năng gia công mô-đun lên đến 12mm. Hệ thống điều khiển phối hợp đa trục cho phép gia công các hình dạng bánh răng phức tạp với chất lượng bề mặt hoàn thiện vượt trội.

  • Số lượng đặt hàng tối thiểu (MOQ) :

    1
  • Nguồn gốc sản phẩm :

    China
  • Màu sắc :

    China
  • Cảng vận chuyển :

    Shanghai
  • Thời gian giao hàng :

    30
  • Cân nặng :

    17000KG
Liên hệ ngay

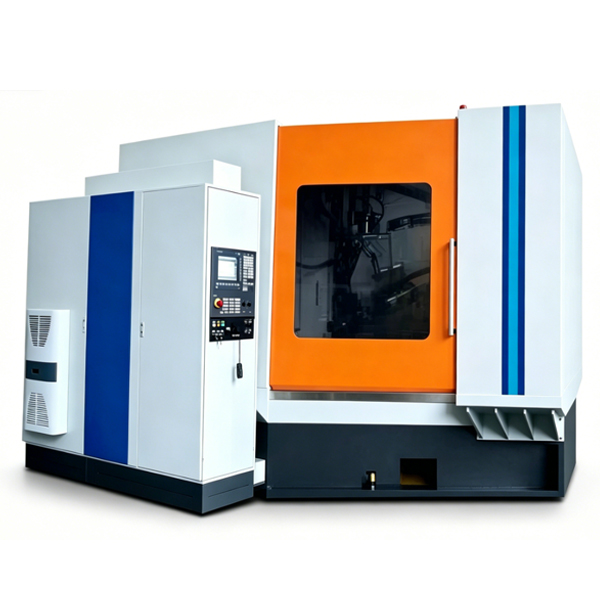

CNC control interface of YD3150

1. Điều khiển CNC 6 trục: Điều khiển phối hợp các trục hướng tâm (X), tiếp tuyến (Y), trục dọc (Z) và trục quay của giá đỡ dụng cụ (A) cho các hình dạng bánh răng phức tạp.



Khả năng gia công phôi 2.500mm: Đường kính tối đa phù hợp với phôi bánh răng cỡ trung bình cho nhiều ứng dụng khác nhau.



Khả năng xử lý mô-đun 3,12mm: Có thể xử lý các mô-đun thép lên đến 12mm để sản xuất bánh răng chắc chắn.



4. Bàn làm việc độ chính xác cao: Hệ thống truyền động bánh răng trục vít tiên tiến đảm bảo độ chính xác khi định vị và độ ổn định lâu dài.



5. Chế độ gia công linh hoạt: Hỗ trợ cả phương pháp phay răng ngược và phay răng thông thường.



6. Độ cứng được tăng cường: Kết cấu gang với thiết kế gân giúp giảm thiểu rung động trong quá trình cắt vật liệu nặng.

thông số kỹ thuật

Sự miêu tả

Thông số kỹ thuật

Đường kính phôi tối đa

500mm

Mô-đun tối đa

10mm

Di chuyển đầu bánh răng

400mm

Đầu xoay Max.

±45 rad

Kích thước tối đa của bếp (đường kính × chiều dài)

200×240mm

Hành trình trục tối đa của bếp

200mm

Khoảng cách tâm giữa bếp và bàn làm việc

45~405mm

Khoảng cách giữa tâm bếp và bề mặt bàn làm việc

280~680mm

Khoảng cách giữa tâm giá đỡ dụng cụ và bề mặt bàn làm việc

390~890mm

Chiều rộng răng tối đa

200 mm

Đường kính lỗ trên bàn

120 mm

Tốc độ trục chính

80~500 vòng/phút

Tốc độ bàn làm việc tối đa

50 vòng/phút

Tốc độ cấp liệu hướng tâm tối đa (trục X)

2600 mm/phút

Tốc độ cấp liệu tiếp tuyến tối đa (trục Y)

2000 mm/phút

Tốc độ cấp liệu trục (trục Z)

2600 mm/phút

Tốc độ quay tối đa của đầu dao phay

5 rad/s

Công suất động cơ chính

18,5KW

Tổng công suất

50kW/50Hz

Trọng lượng tịnh

17000kg (6 trục) / 15000kg (4 trục)

Kích thước tổng thể

42×39×37cm

giới thiệu sản phẩm



Y31800C 45KW Spindle Unit

Máy YD3150 là một sản phẩm đa năng bước vào công nghệ gia công bánh răng CNC 6 trục. Được chế tạo với khung máy bằng gang cứng cáp và hệ thống truyền động bánh răng trục vít độ chính xác cao, máy này mang lại hiệu suất cắt ổn định cho bánh răng trụ, bánh răng xoắn và trục then ngắn. Hệ thống điều khiển phối hợp đa trục – bao gồm chuyển động tịnh tiến hướng tâm, chuyển động tịnh tiến tiếp tuyến, chuyển động tịnh tiến hướng trục và các trục quay của giá đỡ dụng cụ – cho phép sản xuất các biên dạng bánh răng phức tạp với các tùy chọn răng côn và răng cong. Đường kính phôi tối đa 500mm và khả năng gia công mô-đun 12mm làm cho nó phù hợp với các ứng dụng trong linh kiện truyền động ô tô, hộp số công nghiệp và máy móc nông nghiệp.



GIANG TÔ  KINGSTON  MÁY MÓC  CÔNG CỤ CÔNG TY TNHH TẬP ĐOÀN
Tập đoàn Máy công cụ Giang Tô Kingston bắt đầu khẳng định vị thế của mình trong ngành gia công kim loại cách đây 20 năm khi thành lập một tổ chức uy tín vào năm 1998, chuyên tiếp thị, bán hàng, bảo dưỡng và hỗ trợ thiết bị gia công kim loại và các sản phẩm xử lý vật liệu trên thị trường quốc tế. Với mong muốn cung cấp cho khách hàng dòng máy công cụ linh hoạt và chất lượng cao hơn để đáp ứng những nhu cầu khắt khe nhất, chúng tôi đã nghiên cứu kỹ lưỡng và tiếp cận các nhà sản xuất thiết bị gia công kim loại hàng đầu trên thế giới, bao gồm cả nhà sản xuất lớn nhất thế giới về máy phay bánh răng, máy tiện kim loại CNC, máy ép phanh và máy cán tấm, v.v., để chế tạo máy móc theo thông số kỹ thuật của chúng tôi dưới nhãn hiệu Kingston. Các máy móc của chúng tôi bao gồm máy phay bánh răng, máy tiện kim loại CNC, máy gia công sắt thủy lực, máy ép phanh, máy cắt, máy cán, máy uốn định hình, máy đột dập, máy cắt plasma và laser, cũng như máy tiện, v.v.

Tại sao nên chọn chúng tôi?

Giải pháp tổng thể về sạc điện cộng đồng bao gồm tất cả các ứng dụng.

  • # Công nghệ trưởng thành và ổn định
    Với nhiều năm kinh nghiệm trong sản xuất máy công cụ và thiết bị CNC, chúng tôi áp dụng các quy trình hoàn thiện và ổn định từ thiết kế cấu trúc, lựa chọn linh kiện cốt lõi đến lắp ráp máy hoàn chỉnh. Máy móc của chúng tôi có hiệu suất đáng tin cậy, tỷ lệ hỏng hóc thấp và khả năng duy trì độ chính xác tốt, đáp ứng được nhu cầu sản xuất liên tục lâu dài, giúp chúng tôi trở thành đối tác được ưa chuộng của khách hàng trên toàn thế giới.
  • # Hỗ trợ các giải pháp tùy chỉnh
    Chúng tôi cung cấp các giải pháp tùy chỉnh độc quyền dựa trên thông số kỹ thuật phôi, công nghệ gia công, năng lực sản xuất và điều kiện tại chỗ của khách hàng, bao gồm hệ thống CNC, hành trình, tốc độ, bộ thay dao, đồ gá và nâng cấp tự động hóa. Một máy với một giải pháp giúp bạn nâng cao hiệu quả, giảm chi phí và tăng cường khả năng cạnh tranh.
  • # Dịch vụ hậu mãi toàn diện
    Chúng tôi có đội ngũ kỹ thuật và hậu mãi chuyên nghiệp để cung cấp dịch vụ lắp đặt, vận hành thử, đào tạo vận hành và hướng dẫn bảo trì trên toàn thế giới. Dịch vụ trực tuyến 24/7. Phản hồi nhanh chóng cho mọi sự cố thiết bị, hỗ trợ kỹ thuật từ xa kịp thời và dịch vụ tại chỗ nếu cần thiết, đảm bảo sản xuất không bị gián đoạn và sử dụng không lo lắng.



Chứng nhận của chúng tôi

Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.

Lathes manufacturer

trưng bày nhà máy

Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Đóng gói và vận chuyển

Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.

Multifunctional machine manufacturerHeavy machinery manufacturer

Câu hỏi thường gặp

Câu 1: Đường kính phôi tối đa cho máy YD3150 là bao nhiêu?

A1: Đường kính phôi tối đa là 500mm.



Câu 2: Dung lượng tối đa của một mô-đun là bao nhiêu?

A2: Máy này hỗ trợ các mô-đun có độ dày lên đến 12mm dành cho vật liệu thép.



Câu 3: Máy này có thể sản xuất những loại bánh răng nào?

A3: Bánh răng trụ, bánh răng xoắn và trục then ngắn.



Câu 4: Máy này có bao nhiêu trục CNC?

A4: YD3150 là máy phay bánh răng CNC 6 trục.
