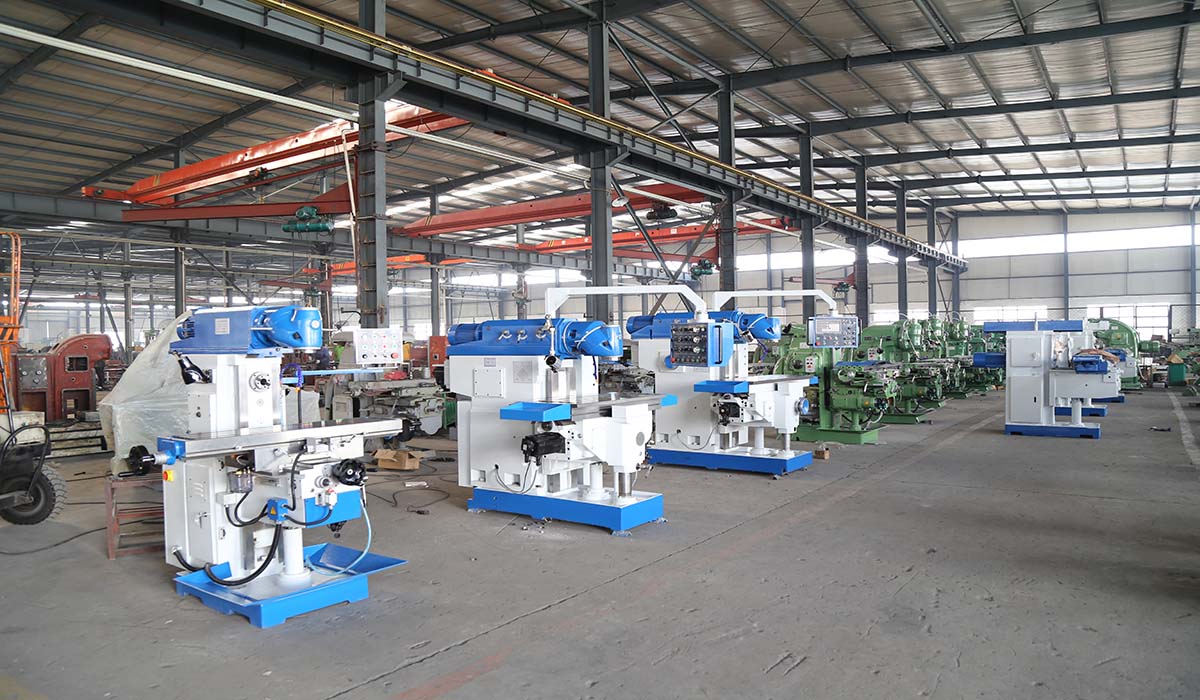

Các thành phần cốt lõi chính của máy phay

Giường, với vai trò là khung đỡ cơ bản của máy phayKhung máy chủ yếu được làm bằng gang cường độ cao, có độ cứng vững cao, khả năng hấp thụ chấn động tốt và ít bị biến dạng. Khung máy đỡ tất cả các bộ phận của máy, chẳng hạn như ray dẫn hướng, hộp trục chính và bàn nâng, và hấp thụ rung động trong quá trình phay để ngăn thiết bị bị rung lắc và ảnh hưởng đến độ chính xác gia công của phôi. Đây là yếu tố đảm bảo cốt lõi cho sự ổn định của toàn bộ máy.

Hệ thống trục chính, là bộ phận tạo công suất chính của máy phay, bao gồm trục chính, ổ bi và bánh răng truyền động. Trục chính dẫn động dao phay quay với tốc độ cao, thực hiện chuyển động cắt chính. Độ chính xác quay và độ ổn định tốc độ của trục chính quyết định trực tiếp đến độ nhẵn bề mặt và độ chính xác kích thước của phôi. Bố trí trục chính trong máy phay đứng và máy phay ngang là khác nhau. Tốc độ của trục chính có thể được điều chỉnh thông qua cơ cấu thay đổi tốc độ để đáp ứng yêu cầu cắt của các vật liệu và dụng cụ khác nhau, chẳng hạn như thép và nhôm.

Bàn làm việc là bộ phận dùng để giữ và cấp phôi. Nó được trang bị các rãnh hình chữ T để cố định các kẹp phẳng, đồ gá giữ phôi và phôi. Bàn làm việc có thể thực hiện cấp phôi dọc và ngang bằng tay hoặc tự động. Một số máy phay đứng có thể được trang bị cơ cấu nâng hạ phôi, giúp kiểm soát chính xác vị trí cắt và lượng cấp phôi, và độ chính xác định vị ảnh hưởng trực tiếp đến dung sai kích thước của chi tiết.

Cơ cấu truyền động cấp phôi bao gồm các bộ phận như hộp số cấp phôi, thanh vít me, vít me dẫn hướng và mô tơ cấp phôi, cung cấp lực cấp phôi ổn định cho bàn làm việc. Nó có thể điều chỉnh tốc độ cấp phôi ở nhiều cấp độ và phù hợp với các quy trình khác nhau như phay thô với thể tích cắt lớn và phay tinh với thể tích cấp phôi nhỏ. Truyền động cấp phôi chính xác có thể tránh được các vấn đề kẹt phôi và lệch dao, cải thiện tính nhất quán của quá trình gia công.

Các bộ phận dao phay và giá đỡ dao phay là những bộ phận trực tiếp cắt phôi. Chúng được cố định và khóa chặt với đầu dao, tay cầm dao và mâm cặp. Các loại dao phay khác nhau (như dao phay trụ, dao phay mặt và dao phay ba cạnh) phù hợp cho việc gia công mặt phẳng, rãnh và then. Độ đồng tâm của các bộ phận kẹp quyết định hoạt động trơn tru của dụng cụ, ngăn ngừa sự lệch hướng và gây ra lỗi gia công.

Cơ cấu điều khiển tốc độ được điều khiển bằng tay cầm, càng gạt và bộ bánh răng để điều chỉnh tốc độ trục chính và tốc độ tiến dao từng bước. Người vận hành có thể lựa chọn các thông số cắt phù hợp với vật liệu phôi, vật liệu dụng cụ và quy trình gia công (phay thô/phay tinh), có tính đến cả hiệu quả gia công và tuổi thọ dụng cụ.

Hệ thống làm mát và bôi trơn bao gồm bơm làm mát, bình chứa dung dịch làm mát, đường ống và vòi phun. Trong quá trình gia công, hệ thống phun dung dịch làm mát để làm mát, bôi trơn dụng cụ, loại bỏ mạt sắt và chống gỉ. Điều này giúp giảm mài mòn dụng cụ, tránh biến dạng nhiệt của phôi và cải thiện chất lượng bề mặt gia công. Hệ thống bôi trơn cũng được trang bị để cung cấp dầu cho ray dẫn hướng, thanh vít và các bộ phận chuyển động khác, giảm mài mòn cơ học và kéo dài tuổi thọ của máy.
