Máy phay bánh răng | Các công cụ máy móc cốt lõi trong sản xuất bánh răng và là nền tảng của ngành công nghiệp truyền động

Giới thiệu

Bánh răng là "khớp nối" của hệ thống truyền động cơ khí. Từ hộp số và bộ giảm tốc ô tô đến hộp số tuabin gió và động cơ máy móc xây dựng, tất cả các thiết bị cần truyền tải năng lượng đều dựa vào bánh răng. máy phay bánh răng Máy phay bánh răng trụ là loại máy công cụ được sử dụng rộng rãi nhất để sản xuất hàng loạt bánh răng trụ, luôn đứng đầu về số lượng lắp đặt trong ngành sản xuất bánh răng. Trong bài viết này, chúng ta sẽ phân tích các nguyên lý, các loại máy, quy trình và giá trị công nghiệp của máy phay bánh răng trụ.

I. Nguyên lý gia công bằng máy phay bánh răng

Các bánh răng được gia công bằng phương pháp tạo hình, với các thành phần cốt lõi là dao phay và trục chính của phôi. Dao phay có hình dạng giống như bánh răng trục vít, với các cạnh cắt được phủ đầy răng. Máy điều khiển chính xác tỷ lệ giữa tốc độ quay của dao phay và tốc độ định vị của phôi bánh răng. Khi dao phay quay và cắt, nó đồng thời di chuyển dọc theo trục của phôi bánh răng. Thông qua chuyển động ăn khớp này, nó liên tục phay một biên dạng răng hình xoắn ốc tiêu chuẩn lên phôi. Nói một cách đơn giản: Dao phay và phôi bánh răng mô phỏng sự ăn khớp của trục vít và bánh răng trục vít, cắt trong khi ăn khớp để phay tất cả các răng trong một lần chạy máy.

II. Phân loại phổ biến của máy phay bánh răng

1. Máy phay bánh răng cơ khí thông thườngThích hợp cho gia công bánh răng cỡ nhỏ đến trung bình nói chung, chẳng hạn như bánh răng truyền động và bánh răng máy móc nông nghiệp. Mang lại hiệu quả chi phí cao với cấu trúc truyền động cơ khí truyền thống;

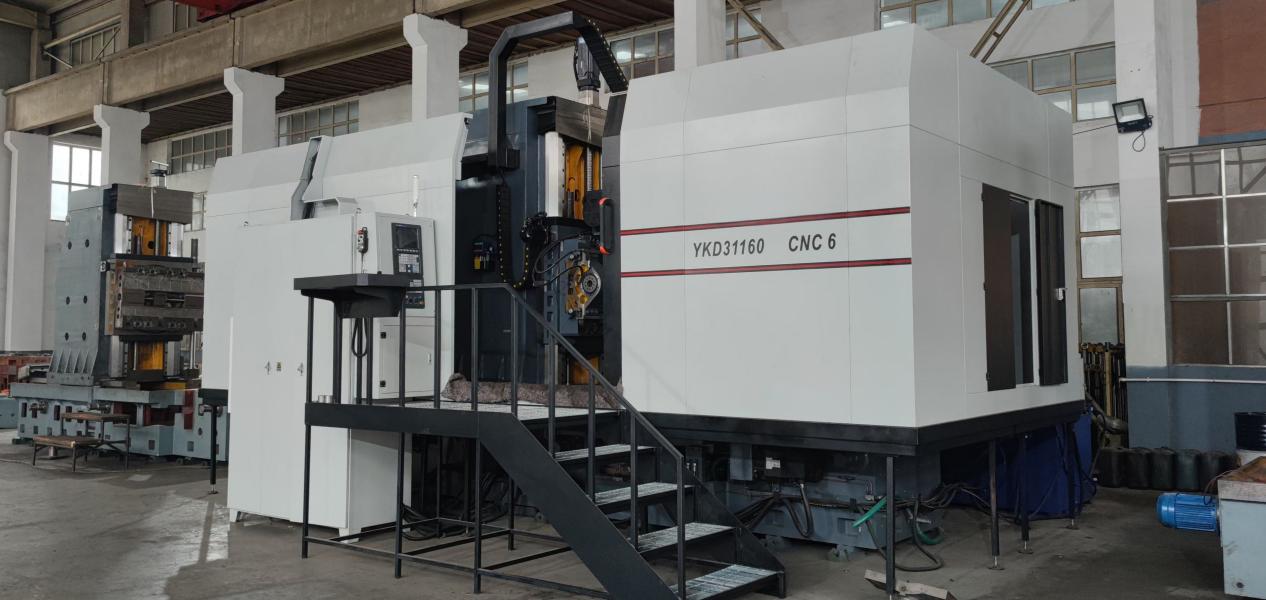

2. Máy phay bánh răng CNC: Được trang bị hệ thống CNC điều khiển hoàn toàn bằng servo và nội suy 4 trục/5 trục, đạt độ chính xác cấp 6–7. Thích hợp cho các bánh răng ô tô và tuabin gió có độ chính xác cao, với chức năng sang số và cấp liệu tự động;

3. Máy phay bánh răng cỡ lớn đặt sàn: Được thiết kế cho các bánh răng có mô-đun cực lớn được sử dụng trong khai thác mỏ, năng lượng gió và ứng dụng hàng hải, có khả năng gia công các chi tiết có đường kính lên đến vài mét. Đây là những máy chuyên dụng cho các ứng dụng công nghiệp hạng nặng.

III. Ưu điểm của máy phay bánh răng so với các thiết bị gia công bánh răng khác

1. Hiệu suất gia công cao: Hoàn thành tất cả các rãnh răng chỉ trong một lần gia công; so với máy bào bánh răng, hiệu suất sản xuất bánh răng trụ số lượng lớn tăng hơn gấp đôi;

2. Tính linh hoạt cao: Chỉ cần thay đổi dao phay, máy có thể gia công các bánh răng trụ thẳng và bánh răng trụ xoắn với kích thước mô-đun và số răng khác nhau;

3. Chi phí có thể kiểm soát: Dao phay bánh răng có giá thành thấp hơn dao phay định hình, dẫn đến chi phí gia công đơn vị thấp hơn cho sản xuất hàng loạt quy mô lớn.

Hạn chế: Không thể gia công các loại bánh răng trong và bánh răng rãnh hẹp hai hàng; đối với các chi tiết này, máy định hình bánh răng thường được sử dụng như một giải pháp bổ sung.

IV. Các kịch bản ứng dụng hạ nguồn

1. Ngành công nghiệp ô tô: Bánh răng truyền động, bánh răng vi sai và bộ giảm tốc cho xe điện năng lượng mới (thị trường chính cho máy phay bánh răng CNC);

2. Máy móc thông dụng: Bánh răng cho hộp giảm tốc, máy nén khí và hệ thống truyền động máy móc nông nghiệp;

3. Thiết bị cao cấp: Bánh răng lớn cho hộp số tuabin gió, bánh răng truyền động thủy lực cho máy móc xây dựng và bánh răng truyền động điện hàng hải.

V. Xu hướng ngành

Sự bùng nổ của xe năng lượng mới đã thúc đẩy nhu cầu tăng cao đối với máy phay bánh răng chính xác cao. Phay khô (một quy trình thân thiện với môi trường không sử dụng dầu cắt) và phay tốc độ cao đã nổi lên như những hướng công nghệ mới. Các máy phay bánh răng truyền thống, lỗi thời đang dần được nâng cấp bằng hệ thống CNC, và ngành sản xuất bánh răng đang phát triển theo hướng độ chính xác cao hơn, tự động hóa và thông minh hơn.
