Máy khoan và phay: Một công cụ điện mạnh mẽ để gia công chính xác các loại vỏ thiết bị.

I. Giới thiệu

Trong các xưởng gia công vỏ hộp số, khối động cơ, đế tuabin gió, thân van máy móc xây dựng và khuôn mẫu lớn, máy khoan và máy phay là thiết bị chính được sử dụng để gia công chính xác các mẫu lỗ, mặt cuối và rãnh quy mô lớn. Nhiều người khó phân biệt giữa máy tiện, máy phay, Và máy khoan phayTrong khi máy tiện quay phôi và máy phay quay dụng cụ cắt, máy doa-phay kết hợp cả hai chức năng doa và phay, khiến chúng trở thành "công cụ đa năng" cho việc gia công chính xác các chi tiết chịu tải nặng.

II. Nguyên lý hoạt động của máy khoan và máy phay

Máy khoan và phay tích hợp các quy trình của máy khoan và máy phay:

1. Chức năng phay: Trục chính được trang bị dao phay hoặc dao phay ngón để thực hiện các thao tác phay thô và phay tinh trên bề mặt, bậc thang và rãnh của phôi;

2. Chức năng doa: Trục chính được trang bị thanh doa và các dụng cụ doa. Thông qua điều chỉnh tinh hướng tâm của dụng cụ, nó thực hiện doa và khoét chính xác trên các lỗ đã được khoan trước, đảm bảo độ chính xác đường kính lỗ, độ đồng tâm và dung sai khoảng cách giữa các lỗ. Phôi được cố định trên bàn máy, di chuyển theo nhiều trục, trong khi đầu trục chính di chuyển theo chiều dọc. Điều này cho phép thực hiện phay mặt, khoan, khoét và doa chính xác nhiều vị trí chỉ trong một lần thiết lập, giảm thiểu sai số định vị do nhiều lần thiết lập gây ra.

III. Các loại máy khoan và phay chính

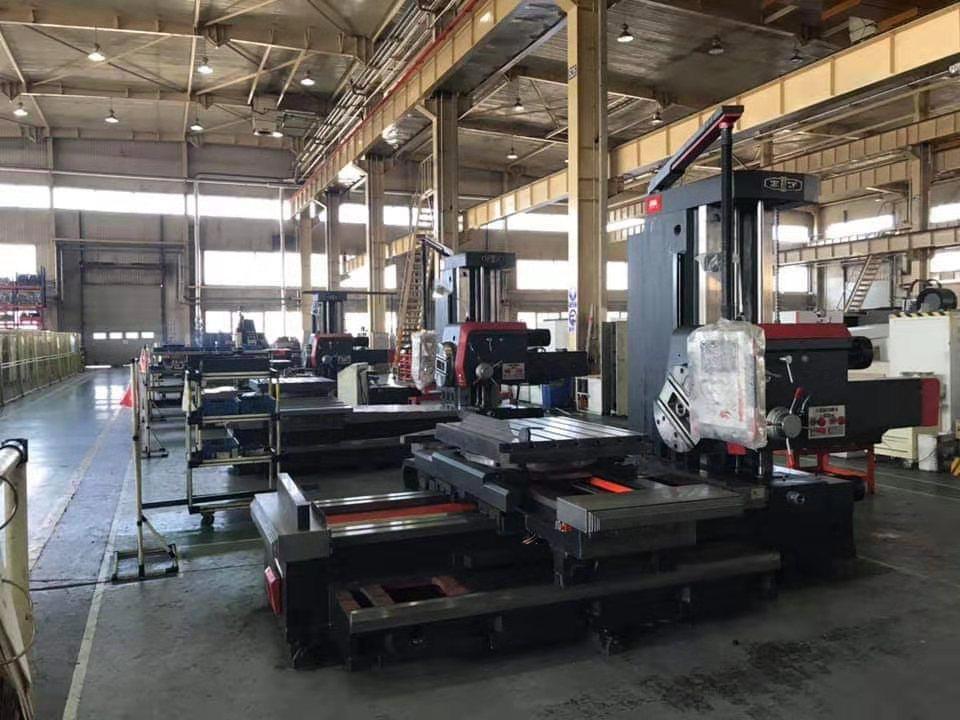

1. Máy doa và phay ngang: Được sử dụng rộng rãi nhất trong ngành công nghiệp, các máy này có trục chính được lắp đặt theo chiều ngang và rất hiệu quả trong việc gia công nhiều lỗ đồng trục và gia công mặt phẳng các chi tiết dạng hộp. Chúng là lựa chọn ưu tiên cho các khối động cơ và vỏ hộp số. Chúng được phân loại thành máy doa ngang tiêu chuẩn kiểu analog và máy doa và phay ngang CNC đặt sàn; máy khoan sàn cỡ lớn Có thể gia công các chi tiết nặng, nặng vài tấn.

2. Máy khoan và phay đứng: Với trục chính thẳng đứng, các máy này phù hợp để gia công các vỏ và khuôn mẫu có kích thước nhỏ đến trung bình, và có khả năng thực hiện đồng thời các thao tác khoan, phay và doa. Chúng thường được sử dụng để sản xuất hàng loạt các linh kiện chính xác có kích thước nhỏ đến trung bình.

3. Máy khoan và phay kiểu khung giàn: Với cấu trúc khung giàn và bàn làm việc rộng, các máy này được thiết kế để phay và khoan tích hợp các tấm thép khổ lớn, khung tuabin gió và đế chịu tải nặng. Chúng là thiết bị tiêu chuẩn trong ngành công nghiệp nặng và máy móc xây dựng.

IV. Những ưu điểm cốt lõi của máy khoan và máy phay

1. Khả năng gia công composite mạnh mẽ: Phay, khoan, doa và taro có thể được thực hiện trong một lần thiết lập duy nhất, rút ​​ngắn chu kỳ xử lý và nâng cao hiệu quả gia công;

2. Độ chính xác gia công lỗ vượt trội: Sau khi khoan chính xác, dung sai đường kính lỗ có thể đạt cấp IT6–IT7, đảm bảo tính đồng trục, song song và độ chính xác vị trí cho nhiều bộ lỗ lắp đặt—một khả năng vượt xa khả năng của các máy khoan thông thường;

3. Phù hợp cho gia công quy mô lớn: Với những ưu điểm vượt trội về hành trình và khả năng chịu tải, các máy này có thể xử lý các vỏ máy quá khổ và các chi tiết gia công nặng có hình dạng bất thường mà các trung tâm gia công cỡ nhỏ và trung bình không thể xử lý.

V. Các lĩnh vực ứng dụng chính

1. Hệ thống truyền động ô tô: Khối động cơ diesel/xăng, vỏ hộp số;

2. Công nghiệp nặng & Máy móc xây dựng: Thân van thủy lực, vỏ hộp số, vỏ máy xúc;

3. Năng lượng mới & Điện gió: Vỏ hộp số tuabin gió, đế máy phát điện;

4. Khuôn mẫu & Hóa dầu: Khuôn nhựa cỡ lớn, hệ thống lỗ mặt bích cho bình chịu áp lực.

VI. Xu hướng phát triển ngành công nghiệp

Các máy doa cơ khí truyền thống đang dần được thay thế, nhường chỗ cho máy doa và phay CNC cùng các trung tâm doa và phay năm trục; hệ thống kho dụng cụ tự động, kiểm tra trong quá trình sản xuất và tích hợp dây chuyền sản xuất tự động đang trở nên phổ biến. Với sự mở rộng của các lĩnh vực điện gió, máy móc xây dựng và thiết bị năng lượng mới, nhu cầu thị trường đối với máy doa và phay CNC loại sàn, hành trình lớn, tải trọng nặng tiếp tục tăng cao.
