Các chức năng cơ bản của máy khoan: Hướng dẫn đơn giản

A máy khoan Máy đột lỗ tròn là một trong những thiết bị gia công không thể thiếu trong các xưởng cơ khí. Mục đích chính của nó là tạo ra các lỗ tròn trên phôi. Ngoài chức năng đột cơ bản, nó còn tích hợp nhiều chức năng phụ trợ thiết thực để đảm bảo các lỗ được gia công chính xác, trơn tru và hiệu quả. Bài viết này sẽ phân tích các chức năng cơ bản cốt lõi của máy đột lỗ tròn. máy khoan công nghiệp Giúp người mới bắt đầu nhanh chóng nắm vững các thao tác vận hành cơ bản.

1. Cơ chế khoan lõi

1.1 Sự quay của trục chính

Trục chính kẹp và truyền động cho mũi khoan quay, với tốc độ quay được đo bằng vòng/phút (RPM). Tốc độ cần được điều chỉnh tùy theo vật liệu phôi: tốc độ cao cho các vật liệu mềm như gỗ và nhôm, và tốc độ thấp cho các vật liệu cứng như thép. Hầu hết các thiết bị thực hiện việc chuyển đổi tốc độ thông qua dây đai hoặc núm điều chỉnh.

1.2 Cấp liệu trục chính

Tốc độ cấp liệu đề cập đến chuyển động đi xuống của mũi khoan đang quay vào vật liệu. Máy khoan nhỏ sử dụng cơ chế cấp liệu bằng cần gạt thủ công, trong khi thiết bị lớn được trang bị cơ chế cấp liệu tự động. Tốc độ cấp liệu hợp lý giúp tránh gãy mũi khoan do tốc độ quá nhanh và hiệu suất gia công thấp do tốc độ quá chậm.

1.3 Điều chỉnh độ sâu và hành trình trục chính

Được trang bị bộ phận chặn độ sâu, máy có thể cố định độ sâu khoan để đảm bảo độ sâu nhất quán của nhiều lỗ mà không cần đo lại. Trục chính điều khiển khoảng cách di chuyển xuống hiệu quả của mũi khoan (hành trình thông thường: 4-6 inch). Đối với các lỗ sâu hơn, cần điều chỉnh đầu máy hoặc bàn làm việc.

2. Cố định và định vị phôi

2.1 Điều chỉnh bàn

Bàn làm việc được sử dụng để đặt phôi, hỗ trợ điều chỉnh độ cao lên xuống; một số mẫu có thể nghiêng để thích ứng với các yêu cầu gia công khác nhau. Đối với máy khoan xuyên tâm, bàn thường được cố định, và vị trí khoan được điều chỉnh bằng cách di chuyển đầu máy.

2.2 Kẹp và giữ phôi

Cố định chắc chắn phôi là điều kiện tiên quyết để khoan an toàn. Các chi tiết nhỏ được cố định bằng ê tô, trong khi các chi tiết lớn được kẹp trực tiếp trên bàn máy. Các rãnh chữ T trên bàn máy tương thích với các loại kẹp tiêu chuẩn để ngăn phôi bị dịch chuyển trong quá trình gia công.

3. Các quy trình khoan chính xác thông dụng

3.1 Khoan tâm

Trước khi gia công các lỗ lớn, hãy khoan một lỗ dẫn hướng nhỏ. Mũi khoan tâm ngắn và cứng sẽ tạo một vết lõm để ngăn mũi khoan lớn bị lệch và cải thiện độ chính xác vị trí lỗ.

3.2 Khoan Mổ

Lý tưởng cho việc gia công lỗ sâu. Mũi khoan liên tục di chuyển lên xuống để thải phoi cắt bên trong, giải quyết hiệu quả các vấn đề về quá nhiệt và gãy mũi khoan do tích tụ phoi. Máy khoan hiện đại thường được trang bị chu trình khoan nhấp nhả tự động.

3.3 Doa

Quá trình hoàn thiện thứ cấp sau khi khoan. Dao doa được sử dụng để loại bỏ một lượng nhỏ vật liệu còn sót lại trên thành lỗ, tối ưu hóa độ nhẵn và độ chính xác kích thước của lỗ.

3.4 Chạm

Được sử dụng để gia công ren trong. Thiết bị này dẫn động mũi taro để vặn vào lỗ đã được chuẩn bị sẵn để cắt ren, và tự động đảo chiều để rút mũi taro ra, hiệu quả hơn so với việc taro thủ công.

4. Tạo hình lỗ và xử lý bề mặt

• Khoét lỗ hình nón: Gia công một rãnh hình nón ở miệng lỗ để vít đầu phẳng có thể nằm ngang bằng với bề mặt phôi.
• Khoét rãnh đáy phẳng: Gia công một rãnh đáy phẳng để chứa đầu bu lông và giữ chúng nằm dưới bề mặt vật liệu.
• Đánh bóng bề mặt: Đánh bóng một khu vực phẳng và nhẵn xung quanh lỗ để tạo bề mặt tiếp xúc ổn định cho gioăng và đầu bu lông.

5. Chức năng của máy khoan chuyên dụng

5.1 Khoan nhiều mũi

Được trang bị nhiều trục chính song song, mỗi trục chính có thể lắp đặt các mũi khoan khác nhau. Phôi được chuyển đến các trạm khác nhau để hoàn thành quá trình khoan đa bước, phù hợp cho việc gia công hàng loạt các chi tiết có nhiều lỗ.

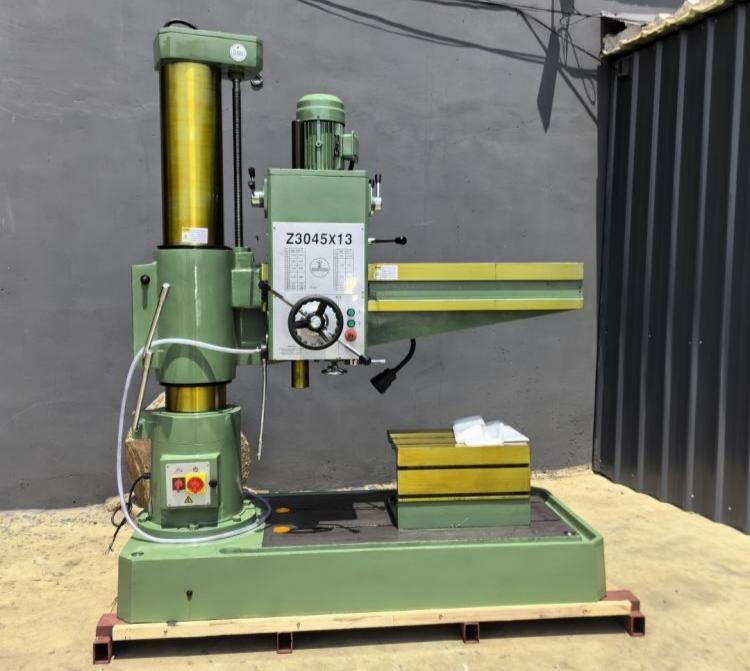

5.2 Khoan xuyên tâm

Cánh tay máy có thể xoay và đầu máy di động giúp loại bỏ nhu cầu di chuyển các chi tiết gia công nặng. Mũi khoan có thể được định vị tùy ý, thích ứng với việc gia công các chi tiết có kích thước lớn.

5.3 Khoan nhạy cảm

Người vận hành cảm nhận trạng thái cắt thông qua cần cấp liệu, điều này thuận tiện cho việc gia công tinh các mũi khoan nhỏ dễ vỡ, giúp giảm tỷ lệ gãy mũi khoan.
