Máy công cụ này có tốc độ cao và mô-men xoắn lớn, phù hợp với phương pháp sản xuất đa chủng loại theo lô nhỏ và vừa, với ưu điểm tiết kiệm thiết bị, rút ngắn chu kỳ chuẩn bị sản xuất, nâng cao hiệu quả công việc, giảm chi phí sản xuất và giúp người sử dụng thu được lợi ích kinh tế cao hơn. Nó được sử dụng rộng rãi như thiết bị gia công trong các ngành công nghiệp chế tạo cơ khí như máy móc kỹ thuật, toa xe lửa, thiết bị khai thác mỏ, động cơ lớn, tuabin nước, tuabin hơi, đóng tàu, thép, công nghiệp quân sự và thiết bị bảo vệ môi trường cỡ lớn.
Số lượng đặt hàng tối thiểu (MOQ) :
1Nguồn gốc sản phẩm :
ChinaMàu sắc :
CustomizedCảng vận chuyển :
ShanghaiThời gian giao hàng :
30Cân nặng :
23TonMáy khoan và phay ngang tốc độ cao và mô-men xoắn lớn KST-110

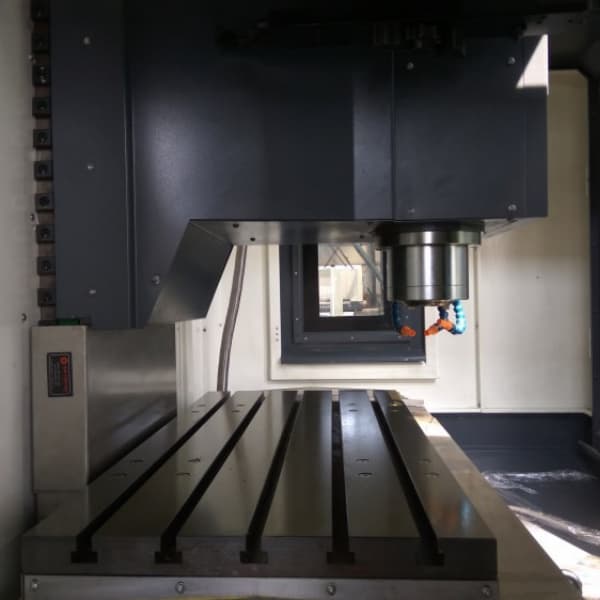

Bàn làm việc hạng nặng do công ty tự chế tạo (1000×1200 mm) có khả năng chịu tải tối đa 4000 kg và được trang bị các rãnh chữ T rộng 22 mm để kẹp phôi chắc chắn.

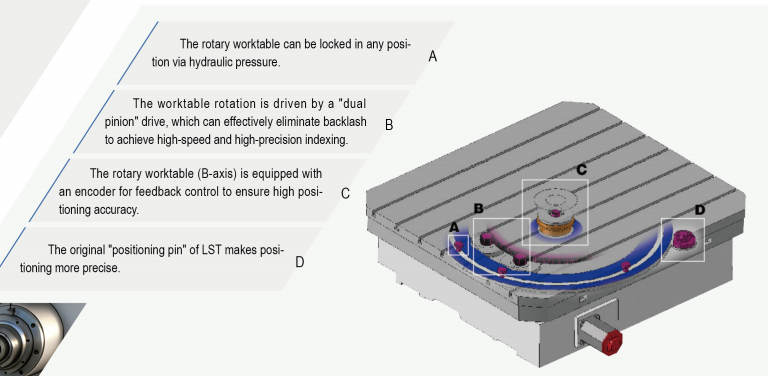

Nó cung cấp khả năng định vị chính xác cao cùng với khả năng xoay 360° hoàn toàn với bước xoay tối thiểu là 0,001°.
Hệ thống điều khiển vòng kín bằng lưới tròn nhập khẩu đảm bảo độ chính xác định vị và tính đồng trục vượt trội trong quá trình khoan ngược.
Được trang bị ray dẫn hướng tuyến tính cho hành trình trục X 1600 mm và các tấm chắn bằng thép không gỉ, máy có khả năng chống bụi, chống nước, định vị chính xác và chuyển động mượt mà.
Với khả năng tự động hóa cao, hệ thống này cho phép định vị quay tự động và liên kết đa trục để hoàn thành gia công đa thao tác chỉ với một lần kẹp phôi.
Được tối ưu hóa cho việc cắt vật liệu nặng với tốc độ làm việc phù hợp, máy hỗ trợ gia công bốn mặt và khoan ngược, mang lại khả năng thích ứng quy trình rộng rãi.
thông số kỹ thuật
Mặt hàng | KST-110 CNC |
Kích thước bàn | 1000*1200 mm |
Tải trọng tối đa | 4000 kg |
Chỉ số tối thiểu của phép quay bàn, trục B | 0,001˚ |
Đường kính trục chính có thể thu vào | 110 mm |
Độ côn trục chính | BT 50 |
Tốc độ trục chính | 10-2500 vòng/phút (2 dải tốc độ) |
Công suất động cơ trục chính | 18,5/22kg |
Mômen xoắn cực đại của trục phay | 1157/1376(S1/S6) |
Điện trở trục tối đa của lỗ khoan | 13000 N |
Chuyển động dọc của bàn, trục X | 1600mm |
Chuyển động thẳng đứng của đầu trục chính, trục Y | 1200 mm |
Chuyển động ngang của cột, trục Z | 1200 mm |
Hành trình của trục chính có thể thu vào, trục W | 550mm |
Tốc độ nhanh của các trục X/Y/Z/W | 10/10/10/6 m/phút |
Tốc độ nhanh của trục B | 2,78 vòng/phút |
Thay dao tự động (ATC) (tùy chọn) | |
Hình nón giữ dụng cụ | MAS BT50 |
Số lượng vị trí công cụ | 40 cái / 60 cái（lựa chọn. ） |
Đường kính dụng cụ tối đa | 125 (250 nếu không tính các dụng cụ liền kề) mm |
Chiều dài tối đa của dụng cụ | 400 mm |
Trọng lượng tối đa của dụng cụ | 25 kg |
Thời gian thay dao tối thiểu (TT) | 15 giây |
Độ chính xác định vị (trục X / Y / Z) | 0,025 mm |
Độ chính xác lặp lại (trục X / Y / Z) | 0,013 mm |
Độ chính xác định vị của trục W | 0,025mm |
Độ lặp lại của trục W | 0,013mm |
Độ chính xác định vị của trục B | 10” |
Độ lặp lại của trục B | 6” |
Tổng mức tiêu thụ điện năng | 75 KVA |
Thể tích của bình chứa chất làm mát | 250 lít |
Thể tích của bể chứa chất bôi trơn | 3 lít * 2 bộ |
Hệ thống CNC | Siemens SINUMERIK 828D, màn hình TFT 10,4” |
Đường dẫn trục X/Y/Z | X/Z: Ray dẫn hướng thẳng Y: Ray dẫn hướng dạng hộp |
Kích thước máy | 5100*6100*4200mm |
Trọng lượng máy | 23000kg |
Ưu điểm của sản phẩm
Thiết bị sử dụng vòng bi nhập khẩu từ NSK kết hợp với cấu trúc cân bằng xi lanh thủy lực, có độ chính xác truyền động tuyệt vời, giúp thiết bị vận hành trơn tru và đáng tin cậy.
Hệ thống dẫn hướng sử dụng thiết kế bảo vệ phân biệt, được trang bị hệ thống bôi trơn tự động theo thời gian và định lượng tập trung kết hợp với hệ thống phun dầu làm mát, giúp kéo dài hiệu quả tuổi thọ của các bộ phận.
Tại sao nên chọn chúng tôi?
Công nghệ trưởng thành và ổn định Hỗ trợ các giải pháp tùy chỉnh Dịch vụ hậu mãi toàn diện
Chứng nhận của chúng tôi
Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.

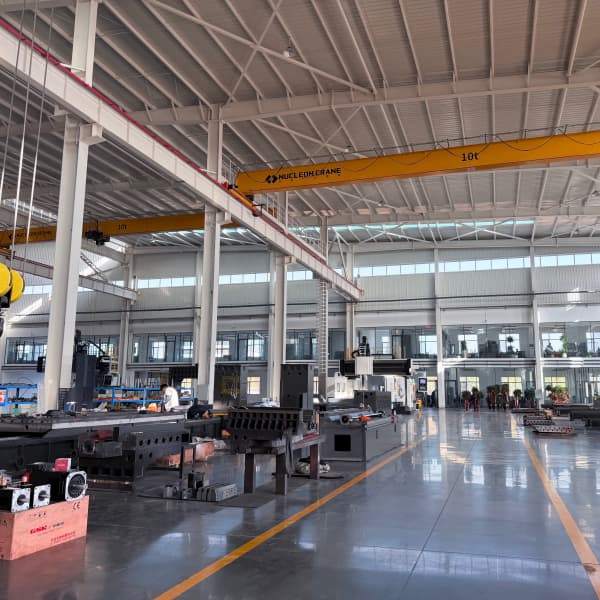

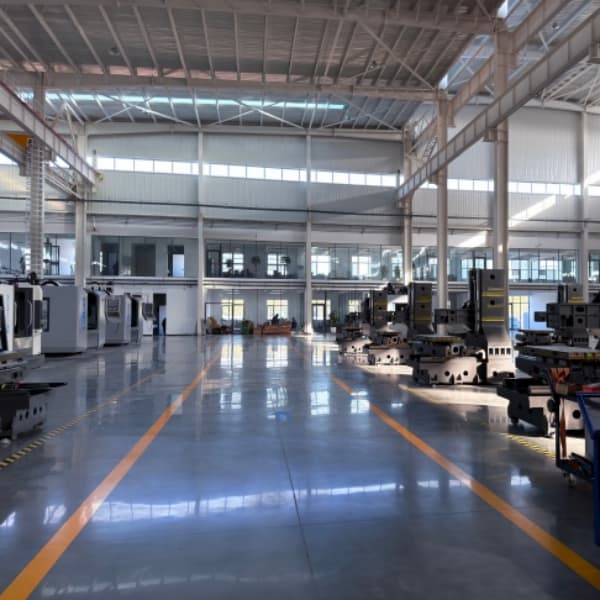

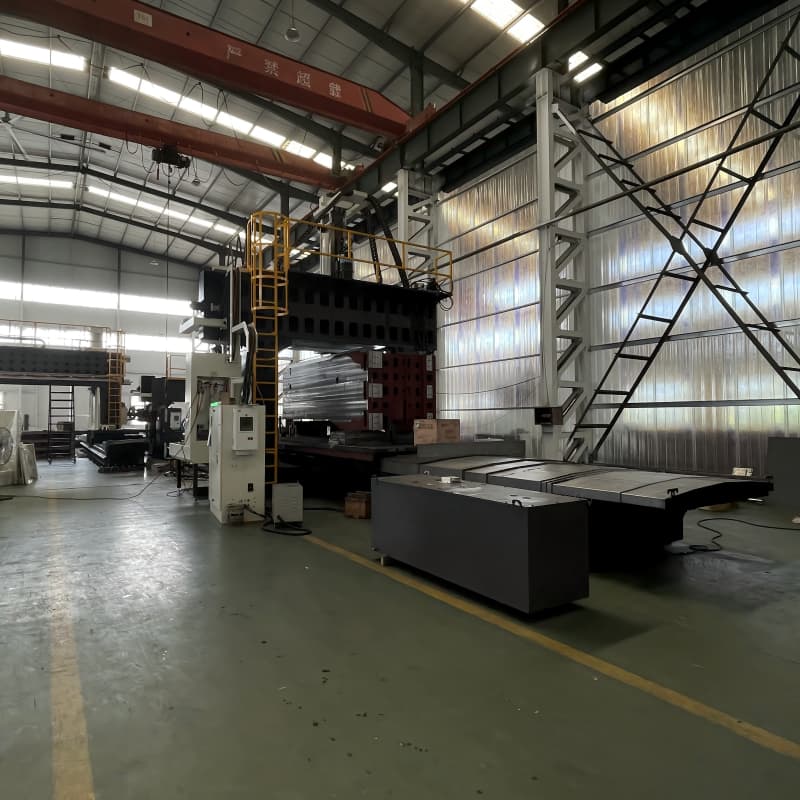

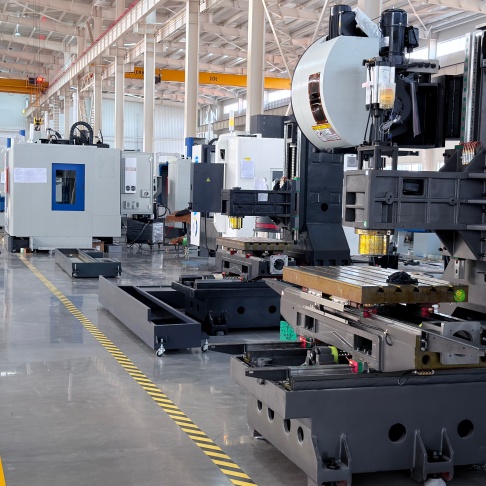

triển lãm nhà máy
Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.
Đóng gói và vận chuyển
Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.
