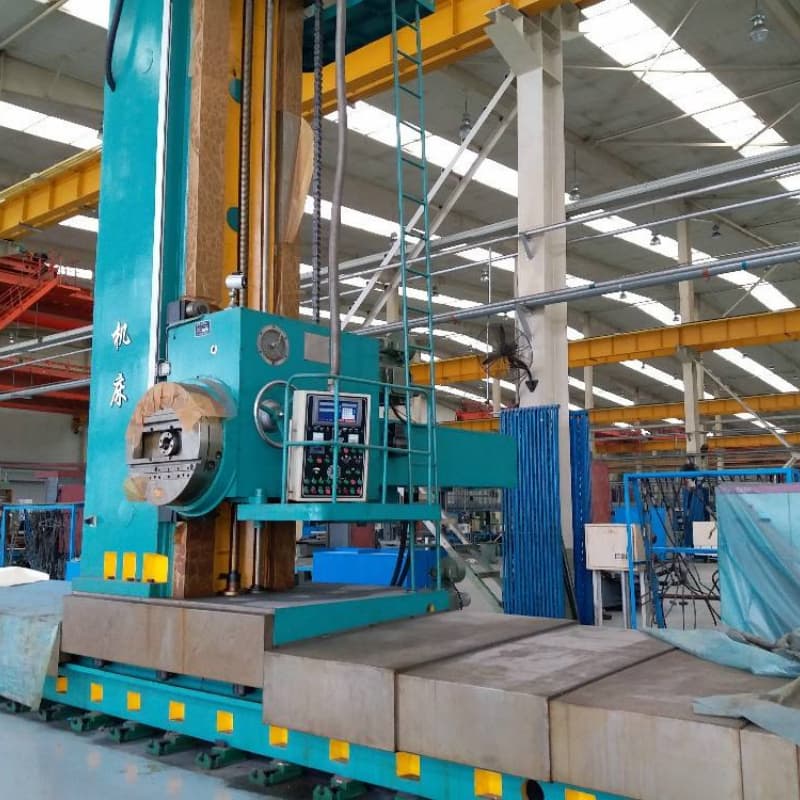

Máy khoan sàn tự động cấp liệu, lỗ trơn, điều khiển CNC

Công dụng và tính năng của máy khoan sàn серии TX6216E

1. Hệ thống truyền động chính

Hệ thống truyền động chính của TX6216E sử dụng động cơ DC để điều chỉnh tốc độ vô cấp, cùng với 4 cấp tốc độ cơ khí được điều khiển bằng tay cầm. Chiều quay của trục chính có thể được đảo chiều thông qua động cơ.

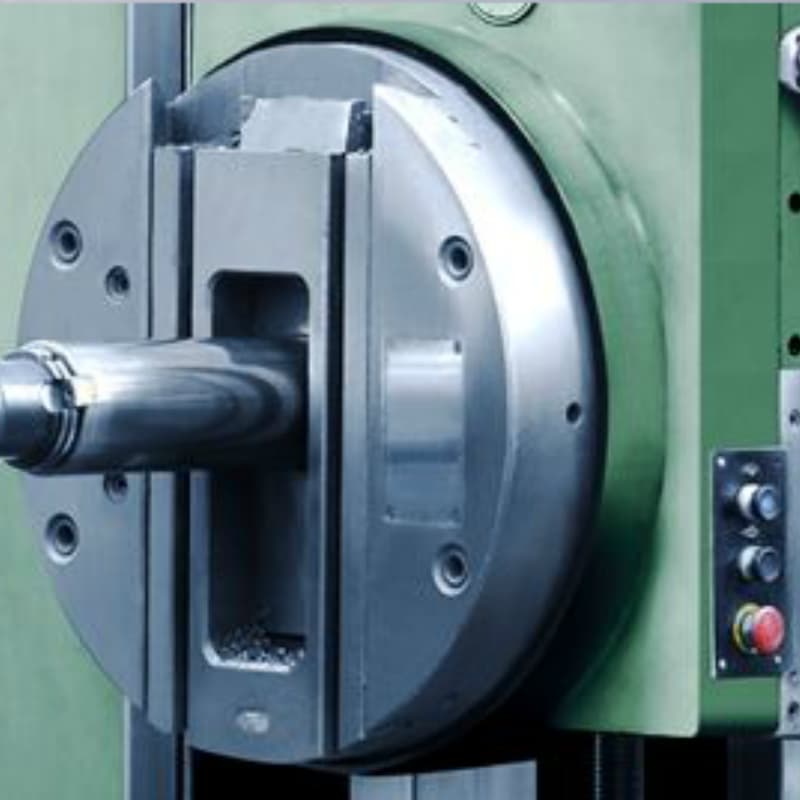

2. Điều khiển đầu hướng về phía trước

Đầu phay quay cùng với trục chính rỗng (được dẫn động bởi một khóa đầu) và truyền động cho cơ cấu trượt hướng tâm thông qua một cơ cấu hành tinh. Nó sử dụng hệ thống truyền động không có khe hở để tránh hiện tượng "dao cắt bị rơi".

3. Các phong trào khác

Động cơ điện xoay chiều điều khiển chuyển động dọc trục của trục chính, chuyển động quay của giá đỡ dụng cụ đầu phay, chuyển động thẳng đứng của đầu máy và chuyển động dọc theo cột trước. Tốc độ được điều chỉnh vô cấp bằng hệ thống điều chỉnh tốc độ cơ khí cấp II kết hợp với điều chỉnh tốc độ điện tử, được điều khiển bởi các ly hợp điện từ (chỉ có giá đỡ dụng cụ quay của đầu phay sử dụng ly hợp thủy lực). Tất cả các chuyển động đều có thể đảo chiều bằng động cơ.

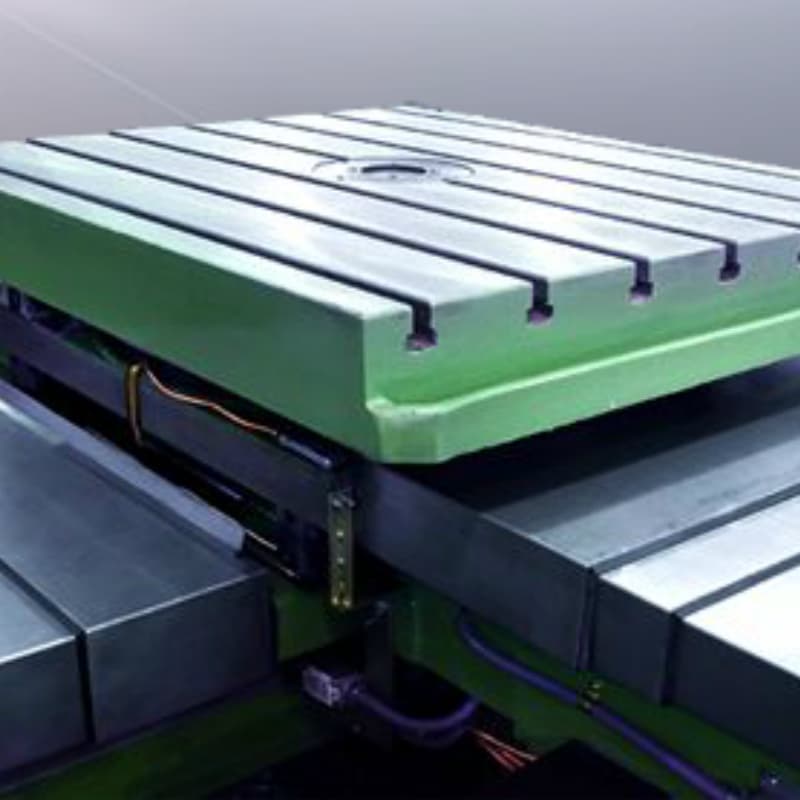

4. Giá đỡ trượt

Giá đỡ trượt được trang bị thiết bị kẹp để vận hành thuận tiện, đáng tin cậy và giảm cường độ lao động.

5. Đường dẫn

Các rãnh dẫn hướng của bàn trượt và đầu máy được lót bằng các dải mềm để giảm hệ số ma sát tĩnh và động, đảm bảo hoạt động ổn định.

6.Cấu trúc truyền tải

Cơ cấu chuyển động của cột được điều khiển bằng bánh răng và thanh răng; cơ cấu chuyển động của đầu máy và cần doa sử dụng vít me và đai ốc.

7. Bôi trơn & bảo vệ

Hệ thống bôi trơn thủy lực sử dụng các linh kiện thủy lực hàng đầu trong nước. Ray dẫn hướng và trục vít được bôi trơn tự động. Ray dẫn hướng của máy được trang bị tấm chắn bằng thép không gỉ.

Con quay
Đường kính	Φ160mm
Lỗ côn	Số liệu 80
Xoay (không gián đoạn)	1,8～500 vòng/phút
Phạm vi cấp liệu (vô cấp)	0,45～1500mm/phút
Hành trình trục tối đa	1200mm
Tốc độ nhanh	1500mm/phút
Khoảng cách từ tâm trục chính đến bệ đỡ (tối thiểu)	600mm
Tối đa.	3600mm
Đường kính tối đa của lỗ khoan	Φ750mm
Lực cản tối đa của nguồn cấp	3920kg
Mô-men xoắn siết chặt tối đa	490 kg.m
Trụ gá dao hướng tâm của đầu phay
Xoay (không gián đoạn)	1,8～120 vòng/phút
Phạm vi cấp liệu (vô cấp)	0,21～750mm/phút
Hành trình tối đa	220mm
Tốc độ nhanh	750mm/phút
Đường kính tối đa của mặt tiện	Φ1000mm
Đường kính tối đa của lỗ khoan	Φ1000mm
Đầu cần đàn
Hành trình di chuyển tối đa theo phương thẳng đứng (trục Y)	3000mm
Phạm vi cấp liệu (vô cấp)	5～1500mm/phút
Tốc độ nhanh	1500mm/phút
Cột trước
Hành trình di chuyển tối đa theo phương ngang (trục X)	8000mm
Phạm vi cấp liệu (vô cấp)	5～1500mm/phút
Tốc độ nhanh	1500mm/phút
Bệ đỡ (Đặt hàng đặc biệt)
Kích thước của nền tảng	4500×1800×400
Diện tích (chiều dài × chiều rộng)	5400×4500mm
Tải trọng tối đa	15 tấn/m²
Quyền lực
Động cơ chính Z4－160/31	30KW 1500 vòng/phút
Động cơ cấp liệu	7,5KW 1500 vòng/phút
Kích thước tổng thể (chiều dài × chiều rộng × chiều cao)	12600×8802×7000mm
Tổng trọng lượng (khoảng)	67t

Ưu điểm của sản phẩm

•
• 1. Độ chính xác và tính nhất quán vượt trội: Máy doa CNC của chúng tôi với hệ thống CNC tiên tiến và trục chính có độ chính xác cao đạt được độ chính xác ở mức micron (±0,005mm). Hệ thống bù sai số thông minh đảm bảo chất lượng sản xuất hàng loạt nhất quán cho các bộ phận hàng không vũ trụ và ô tô.
•
• 2. Hiệu suất cao & Tự động hóa giúp giảm chi phí Máy doa tự động CNC hoàn toàn cho phép vận hành liên tục với ít nhân công hơn. Tích hợp nhiều quy trình (doa/phay/khoan lỗ/taro) và kẹp phôi một lần giúp tăng hiệu suất từ ​​30%-50%, thiết lập nhanh giúp giảm thời gian ngừng hoạt động.
•
• 3. Tính linh hoạt và khả năng tùy chỉnh cao: Máy doa ngang/dọc/khoan sâu/máy doa cầm tay, phù hợp với thép/gang/nhôm. Đường kính doa từ 4mm đến 2000mm, hành trình có thể tùy chỉnh cho hầu hết các nhu cầu công nghiệp.

GIANG TÔ  KINGSTON  MÁY MÓC  CÔNG CỤ CÔNG TY TNHH TẬP ĐOÀN

Tập đoàn Máy công cụ Giang Tô Kingston bắt đầu khẳng định vị thế của mình trong ngành gia công kim loại cách đây 20 năm khi thành lập một tổ chức uy tín vào năm 1998, chuyên tiếp thị, bán hàng, bảo dưỡng và hỗ trợ thiết bị gia công kim loại và các sản phẩm xử lý vật liệu trên thị trường quốc tế. Với mong muốn cung cấp cho khách hàng dòng máy công cụ linh hoạt và chất lượng cao hơn để đáp ứng những nhu cầu khắt khe nhất, chúng tôi đã nghiên cứu kỹ lưỡng và tiếp cận các nhà sản xuất thiết bị gia công kim loại hàng đầu trên thế giới, bao gồm cả nhà sản xuất lớn nhất thế giới về máy phay bánh răng, máy tiện kim loại CNC, máy ép phanh và máy cán tấm, v.v., để chế tạo máy móc theo thông số kỹ thuật của chúng tôi dưới nhãn hiệu Kingston. Các máy móc của chúng tôi bao gồm máy phay bánh răng, máy tiện kim loại CNC, máy gia công sắt thủy lực, máy ép phanh, máy cắt, máy cán, máy uốn định hình, máy đột dập, máy cắt plasma và laser, cũng như máy tiện, v.v.

Tại sao nên chọn chúng tôi?

• Công nghệ trưởng thành và ổn định

  Với nhiều năm kinh nghiệm trong sản xuất máy công cụ và thiết bị CNC, chúng tôi áp dụng các quy trình hoàn thiện và ổn định từ thiết kế cấu trúc, lựa chọn linh kiện cốt lõi đến lắp ráp máy hoàn chỉnh. Máy móc của chúng tôi có hiệu suất đáng tin cậy, tỷ lệ hỏng hóc thấp và khả năng duy trì độ chính xác tốt, đáp ứng được nhu cầu sản xuất liên tục lâu dài, giúp chúng tôi trở thành đối tác được ưa chuộng của khách hàng trên toàn thế giới.
• Hỗ trợ các giải pháp tùy chỉnh

  Chúng tôi cung cấp các giải pháp tùy chỉnh độc quyền dựa trên thông số kỹ thuật phôi, công nghệ gia công, năng lực sản xuất và điều kiện tại chỗ của khách hàng, bao gồm hệ thống CNC, hành trình, tốc độ, bộ thay dao, đồ gá và nâng cấp tự động hóa. Một máy với một giải pháp giúp bạn nâng cao hiệu quả, giảm chi phí và tăng cường khả năng cạnh tranh.
• Dịch vụ hậu mãi toàn diện

  Chúng tôi có đội ngũ kỹ thuật và hậu mãi chuyên nghiệp để cung cấp dịch vụ lắp đặt, vận hành thử, đào tạo vận hành và hướng dẫn bảo trì trên toàn thế giới. Dịch vụ trực tuyến 24/7. Phản hồi nhanh chóng cho mọi sự cố thiết bị, hỗ trợ kỹ thuật từ xa kịp thời và dịch vụ tại chỗ nếu cần thiết, đảm bảo sản xuất không bị gián đoạn và sử dụng không lo lắng.

Chứng nhận của chúng tôi

Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.

--------------占位--------------

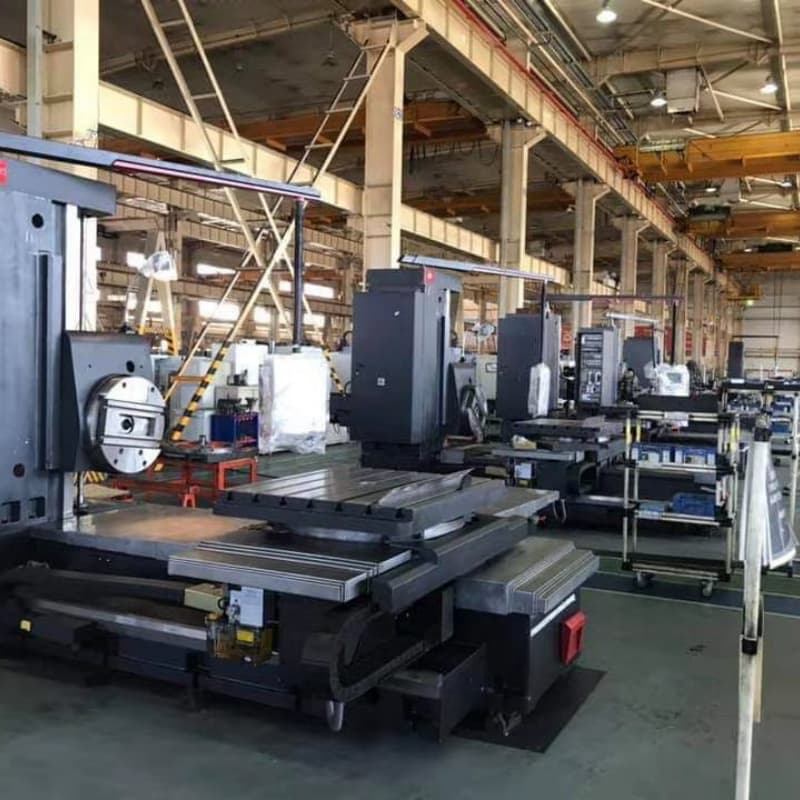

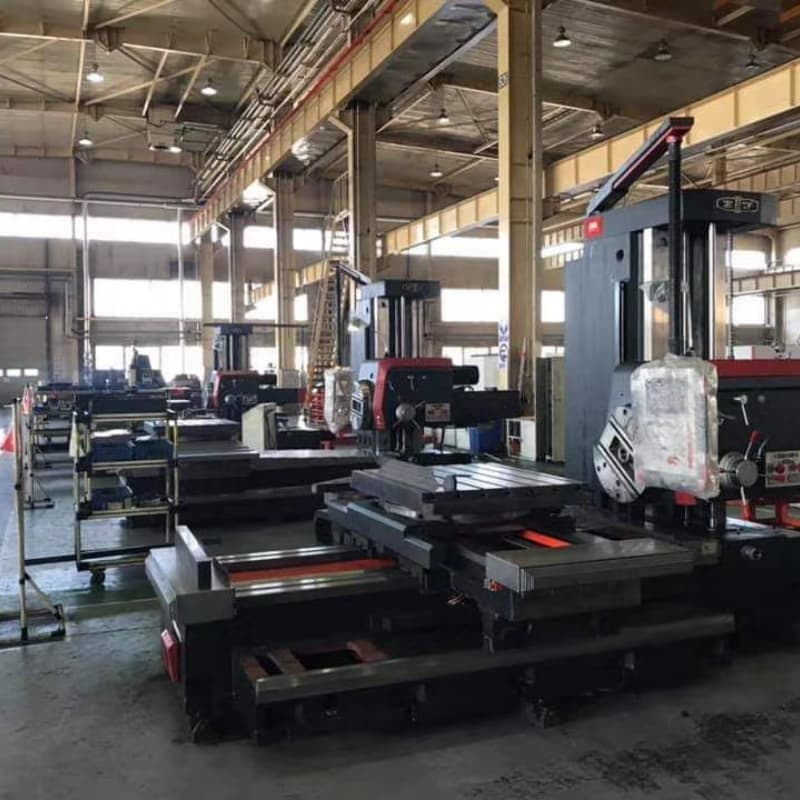

triển lãm nhà máy

Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.

Đóng gói và vận chuyển

Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.



Câu hỏi thường gặp

Câu 1: Máy khoan và phay CNC phù hợp nhất với loại phôi nào?



Máy này chủ yếu được sử dụng cho các chi tiết hộp phức tạp, khuôn mẫu, khung và các chi tiết chính xác lớn cần gia công đồng thời bằng cách khoan, phay, tiện và taro.



Câu 2: Sự khác biệt giữa máy khoan và phay CNC 3 trục, 4 trục và 5 trục là gì?



Máy 3 trục thực hiện gia công phẳng cơ bản; máy 4 trục bổ sung thêm trục quay để gia công cung/mặt phẳng; máy 5 trục thực hiện gia công bề mặt 3D phức tạp và gia công đa góc.



Câu 3: Sự khác biệt giữa máy khoan và phay CNC và trung tâm gia công là gì?



Máy khoan và phay CNC tập trung vào khoan chính xác cao và phay vật liệu nặng; trung tâm gia công phù hợp hơn cho các chi tiết thông thường với tốc độ thay dao nhanh.



Câu 4: Máy khoan và phay CNC có tốt cho gia công thô và gia công tinh không?



Đúng vậy. Nó có độ cứng cao cho gia công thô và độ chính xác cao cho gia công tinh, phù hợp với tất cả các giai đoạn gia công.



Câu 5: Làm thế nào để chọn hành trình phù hợp cho máy khoan và phay CNC?



Chọn hành trình X/Y/Z phù hợp với kích thước phôi, phạm vi gia công và không gian thao tác, đảm bảo hành trình này bao phủ toàn bộ phôi.
