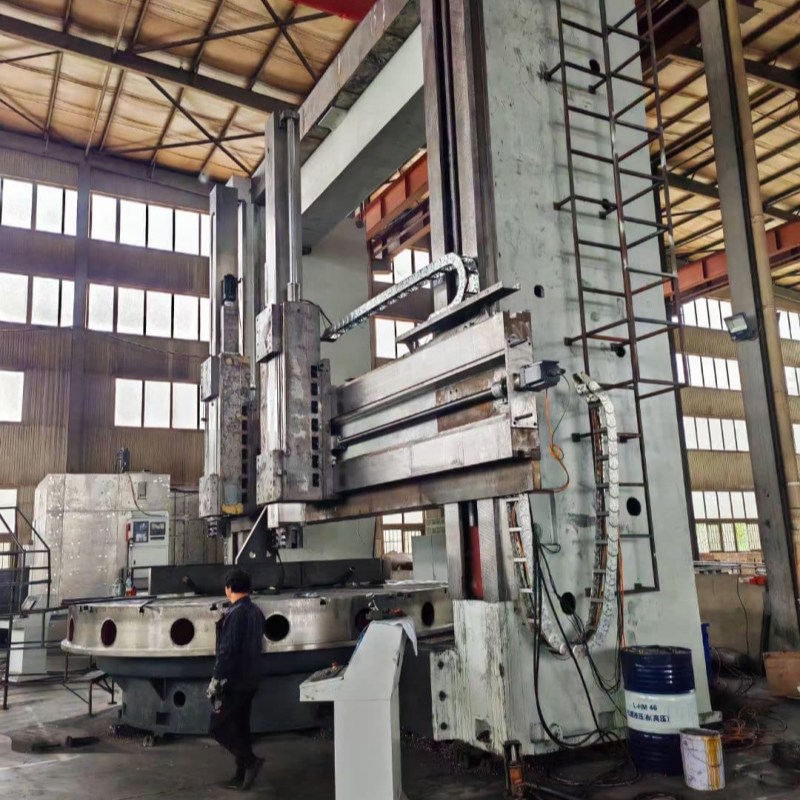

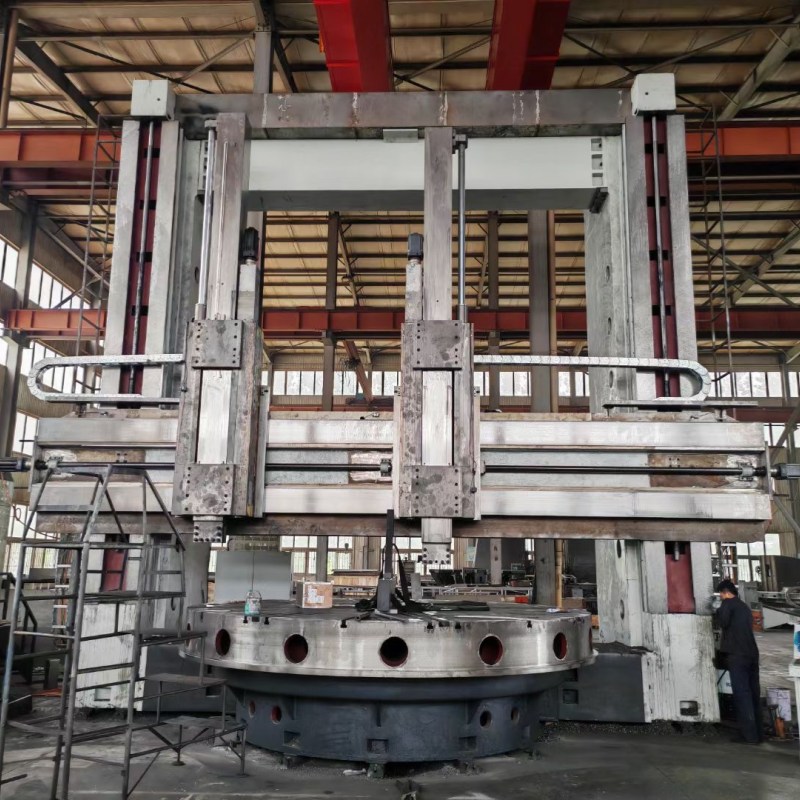

Máy tiện đứng chủ yếu được sử dụng để gia công các chi tiết lớn và nặng có đường kính lớn và chiều dài ngắn, cũng như các chi tiết khó kẹp trên máy tiện ngang. Máy tiện hạng nặng với trục chính thẳng đứng, chủ yếu được sử dụng để gia công các chi tiết có đường kính lớn, chiều dài ngắn như đĩa, vòng và trục. Nó có đặc điểm là khả năng chịu tải mạnh, độ cứng cao, độ chính xác gia công ổn định, dễ kẹp và hiệu suất cao. Được sử dụng rộng rãi trong các ngành công nghiệp như năng lượng gió, luyện kim, máy móc kỹ thuật, khuôn mẫu, phụ tùng ô tô và các ngành khác.
Số lượng đặt hàng tối thiểu (MOQ) :
1Nguồn gốc sản phẩm :
ChinaMàu sắc :
CustomizedCảng vận chuyển :
ShanghaiThời gian giao hàng :
30Cân nặng :
84TonĐặc trưng
Máy tiện đứng CNC công suất lớn, độ chính xác cao, cho hiệu quả gia công cao.

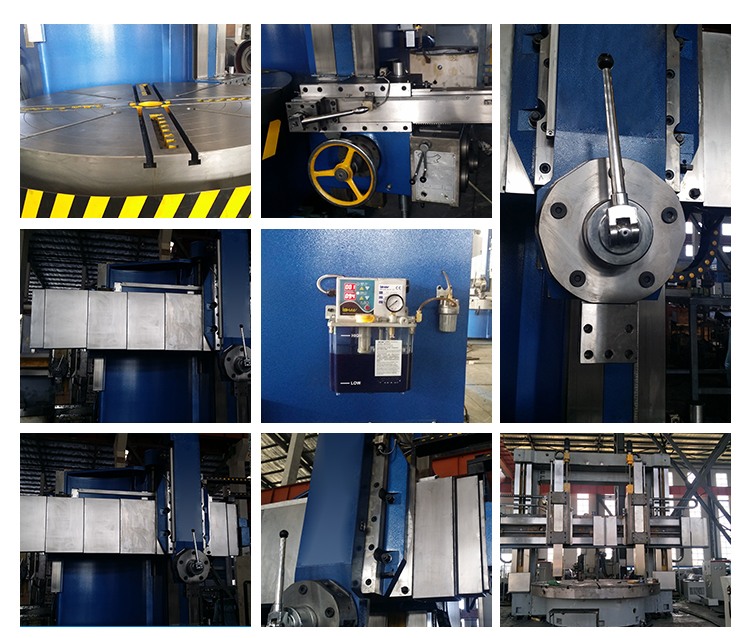

1. Trục chính của bàn làm việc sử dụng ổ lăn hình trụ ngắn hai hàng có khe hở hướng tâm điều chỉnh được độ chính xác cao, và ray dẫn hướng thủy tĩnh dòng điện không đổi được sử dụng cho bàn làm việc, giúp bàn làm việc có các đặc điểm như độ chính xác quay cao, khả năng chịu tải lớn và biến dạng nhiệt nhỏ.
2. Theo nhu cầu của người sử dụng, máy công cụ có thể được trang bị thiết bị làm mát nhiệt độ ổn định và hệ thống trạm thủy lực độc lập, đảm bảo độ chính xác gia công và tính ổn định của các chỉ số kỹ thuật khác nhau.
3. Bề mặt ray dẫn hướng của cột, dầm và pít tông được tôi cứng, mài và đánh bóng thủ công, đảm bảo bề mặt tiếp xúc tốt và độ chính xác cao.
4. Động cơ servo và vít me bi được sử dụng để dẫn động máy công cụ, và dầm được trang bị tấm chắn kín, giúp tăng cường an toàn và tiện ích cho máy công cụ.
5. Hệ thống CNC có thể được nhập khẩu hoặc cấu hình trong nước tùy theo nhu cầu của người sử dụng.
6. Cấu hình tùy chọn: bàn dụng cụ điện, nắp che bán kín, thiết bị làm mát và hút phoi, và điều chỉnh tốc độ vô cấp hai cấp.
thông số kỹ thuật
| Thông số kỹ thuật | Đơn vị | C5240 | C5250 | C5263 | |
Đường kính tối đa | mm | 4000 | 5000 | 6300 | |
có thể dia | mm | 3200/3600 | 4500 | 5700 | |
Chiều cao tối đa của phôi | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Trọng lượng phôi tối đa | t | 32 | 65 | 65 | |
| Mômen xoắn cực đại của bàn | KN.m | 80 | 100 | 200 | |
Bàn xoay phạm vi tốc độ (16 bước) |
16 (bước) |
r/phút |
2-63 |
0,42-42 |
0,42-42 |
Lực cắt tối đa của giá đỡ thẳng đứng | KN | 40 | 50 | 63 | |
Giới hạn di chuyển dọc của giá đỡ dụng cụ | ° | ±30° | ±30° | ±30° | |
Phạm vi tốc độ cấp liệu (18 bước) | mm/ phút | 0,24-145 | 0,2-145 | 0,1-500 | |
Hành trình ngang của đầu ray | mm | 2150 | 2765 | 3400 | |
Hành trình chuyển động của đầu ray | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Tốc độ di chuyển nhanh của đầu dụng cụ | mm/ phút | 1550 | 1550 | 1550 | |
Kích thước mặt cắt ngang của thanh dao (WD) | mm | 40×50 | 50×50 | 50×50 | |
Công suất động cơ chính | KW | DC/AC: 75 | DC/AC: 90 | DC/AC: 90 | |
Kích thước tổng thể của máy | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| Trọng lượng của máy | t | 52 | 81/84 | 112 | |
Phần Ram | mm | 240×240 | 280×280 | 280×280 | |
Ưu điểm của sản phẩm
Tại sao nên chọn chúng tôi?
Công nghệ trưởng thành và ổn định Hỗ trợ các giải pháp tùy chỉnh Dịch vụ hậu mãi toàn diệnChứng nhận của chúng tôi
Chứng nhận uy tín, chất lượng ổn định và đáng tin cậy.
triển lãm nhà máy
Cơ sở sản xuất chuyên nghiệp, thế mạnh về sản xuất chính xác.
Đóng gói và vận chuyển
Vận chuyển an toàn và chuyên nghiệp, đảm bảo giao hàng đúng giờ.
Câu hỏi thường gặp
1. Máy tiện đứng chủ yếu được sử dụng để làm gì?
Máy này chủ yếu được sử dụng để gia công các chi tiết lớn, nặng, ngắn và dày, chẳng hạn như đĩa, mặt bích, bánh răng, vòng và khuôn. Nó có thể thực hiện các thao tác tiện, khoan, tạo rãnh và phay mặt với độ ổn định cao.
2. Sự khác biệt giữa máy tiện đứng và máy tiện ngang là gì?
Máy tiện đứng có trục chính thẳng đứng, phôi đặt trên bàn máy, ổn định hơn khi gia công các chi tiết nặng và lớn. Máy tiện ngang dùng cho các trục dài và các chi tiết nhỏ.
3. Có thể tùy chỉnh máy tiện đứng không?
Vâng. Chúng tôi có thể tùy chỉnh đường kính bàn, đường kính tiện, công suất trục chính, hệ thống thủy lực, tấm chắn bảo vệ và dụng cụ tự động theo nhu cầu của bạn.
4. Những hệ thống điều khiển nào có thể được sử dụng cho máy tiện đứng CNC?
Chúng tôi có thể lắp đặt các hệ thống của Fanuc, Siemens, GSK và các hệ thống khác theo yêu cầu của khách hàng. Dễ vận hành và ổn định.
5. Việc bảo dưỡng máy tiện đứng gồm những bước nào?
Thường xuyên bôi trơn, làm sạch vụn kim loại và bụi bẩn, kiểm tra ốc vít và dây điện, giữ cho thanh dẫn hướng sạch sẽ và được bôi trơn tốt.
