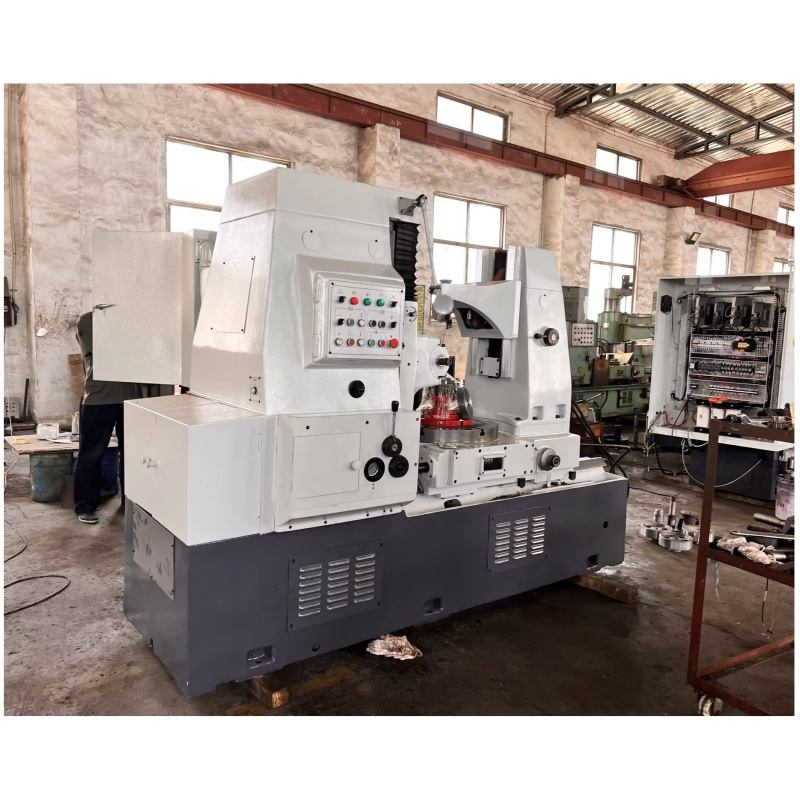

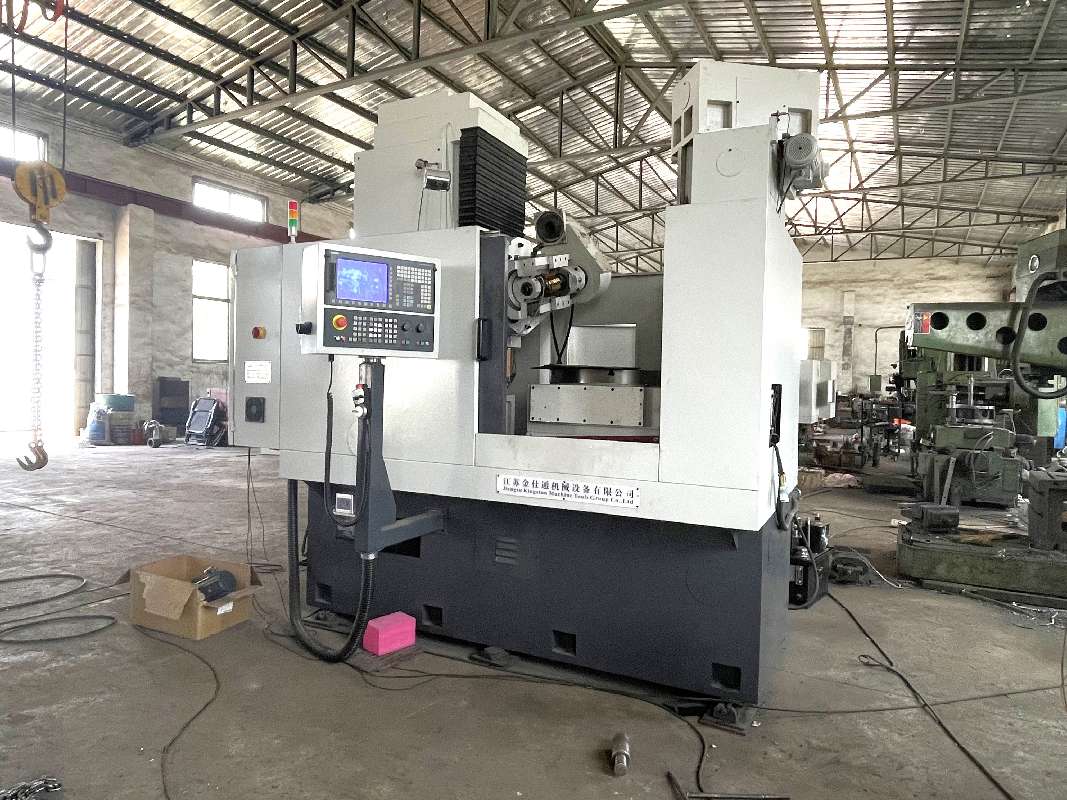

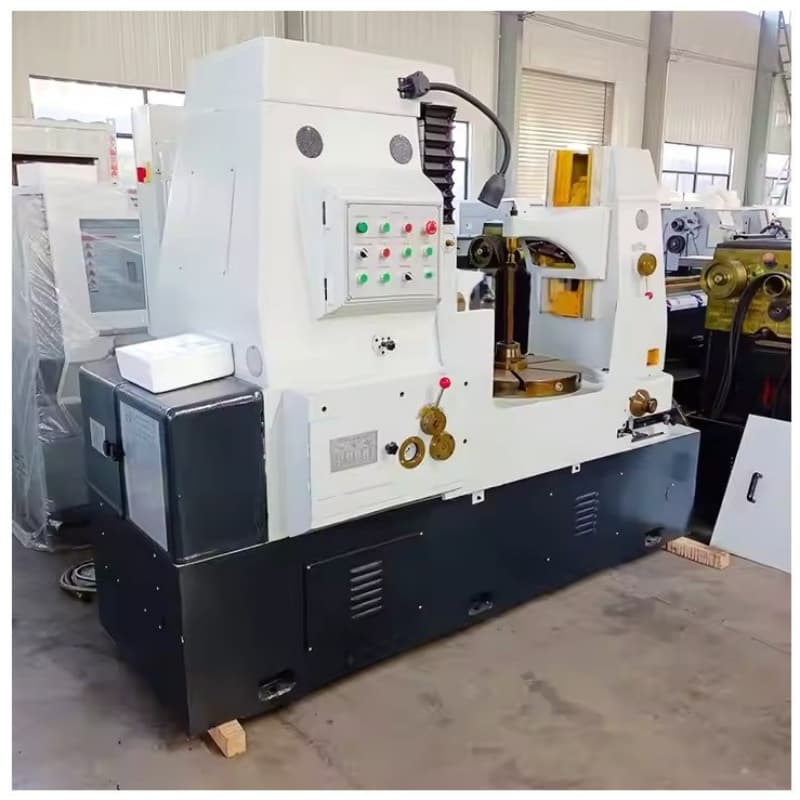

Máy phay bánh răng CNC là một loại máy công cụ tự động gia công bánh răng chính xác cao đặc biệt, có thể gia công hiệu quả các loại bánh răng trụ, bánh răng xoắn, bánh răng trục vít và các chi tiết khác. Máy có độ cứng cao, hoạt động ổn định, độ chính xác gia công cao và độ bền cao, lý tưởng cho gia công chính xác hàng loạt và sản xuất quy mô lớn các loại bánh răng khác nhau.
Số lượng đặt hàng tối thiểu (MOQ) :
1Nguồn gốc sản phẩm :
ChinaMàu sắc :
OptionalCảng vận chuyển :
ShanghaiThời gian giao hàng :
30Cân nặng :
6800kgĐặc trưng
Việc nâng cao chiều cao cột dọc và tăng hành trình piston giúp mở rộng phạm vi làm việc một cách hiệu quả.
1. Cơ chế với công cụ điện cho phép sử dụng dao phay dài hơn và tăng đáng kể tuổi thọ của dao.
dụng cụ cắt.
2. Bánh răng trục vít có độ chính xác cao trên cấp năm có tuổi thọ cao và độ chính xác ổn định.
3. Các ổ trục truyền thống dọc theo các bánh răng được thay thế bằng ổ bi lăn để cho phép tốc độ gia công của dụng cụ cao hơn.
4. Giá đỡ bên ngoài của ụ sau cột nhỏ sử dụng cấu trúc bản lề và có thể dễ dàng mở ra ngoài, thuận tiện cho việc treo các chi tiết có đường kính lớn.
thông số kỹ thuật
Thông số kỹ thuật | YK/YKD3150CNC | đơn vị |
Đường kính phôi tối đa | 500 | mm |
Mô đun tối đa | 10 | mm |
Góc xoắn của bánh răng xoắn được gia công | ±45° | ° |
Đường kính tối đa của dao phay bánh răng đã lắp đặt | 160 | mm |
Chiều dài tối đa của dao phay bánh răng đã lắp đặt | 160 | mm |
Độ dịch chuyển trục tối đa của dao phay bánh răng | 100 | mm |
Dao phay bánh răng có đường kính trục gá thay thế được | 22 27 32 40 | mm |
Độ côn của lỗ côn trục chính dao phay bánh răng | MT5# | mm |
Khoảng cách ngang từ tâm dao phay đến tâm bàn làm việc | 25-330 | mm |
Khoảng cách thẳng đứng từ tâm dao phay đến bề mặt bàn làm việc | 235-535 | mm |
Khoảng cách từ tâm cột sau đến mặt bàn làm việc | 350-700 | mm |

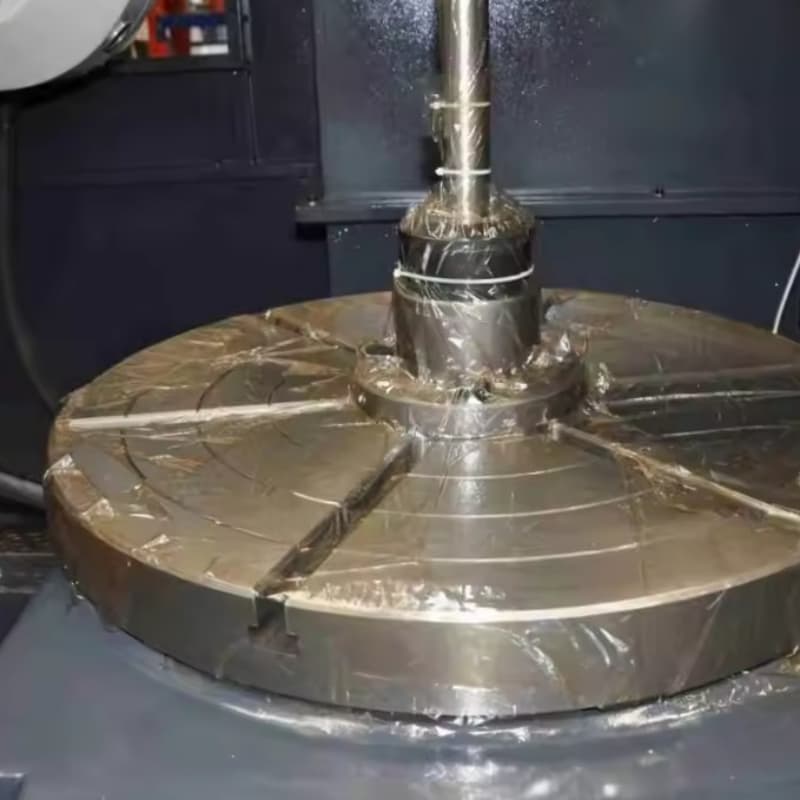

Đường kính mặt bàn làm việc | 510 | mm |
Tốc độ tối đa của trục dao phay bánh răng | 625 | vòng/phút |
Phạm vi tốc độ cấp liệu theo trục (trục Z) | 0-2000 | mm/ phút |
Phạm vi tốc độ cấp liệu xuyên tâm (trục X) | 0-2000 | mm/ phút |
Tốc độ chuyển động tiếp tuyến tối đa | 2000 | mm/phút |
Phạm vi tốc độ tối đa của bàn làm việc | 30 | vòng/phút |
Tốc độ quay tối đa của giá đỡ dụng cụ | 4,5 | o/s |
Kích thước máy (Dài x Rộng x Cao) | 2,97x1,80x2,15 | m |
Trọng lượng của máy | 5500/6800 | kg |
giới thiệu sản phẩm
Hiệu suất của máy này:

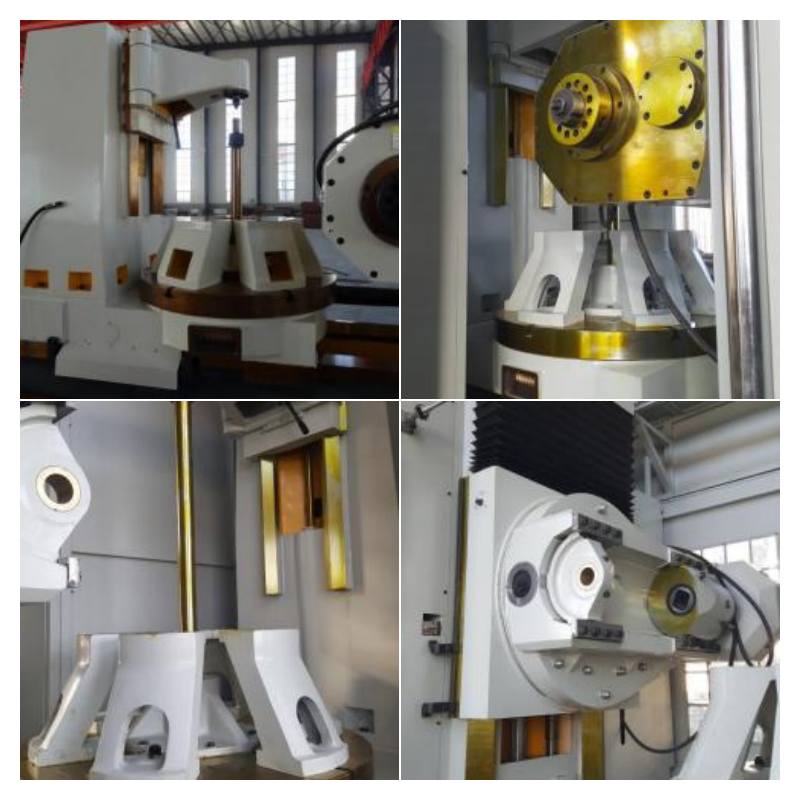

1. Tăng chiều cao cột dọc và tăng độ dày nét vẽ:Cột dọc được nâng cao hơn (hành trình dọc của đầu trượt tăng thêm 180mm so với máy YK3180 cùng loại) để có thể gia công răng có chiều rộng lớn hơn.
2. Tuổi thọ của dụng cụ cắt được tăng lên: nhờ công nghệ dao điện tiên tiến. Hành trình dài nhất đạt tới 180mm, công nghệ dao điện tiên tiến này giúp kéo dài tuổi thọ của dao phay và tăng đáng kể tuổi thọ của dao phay.
3. Độ chính xác cao và tuổi thọ dài:Máy sử dụng bộ truyền động trục vít có độ chính xác cao trên cấp 5 và sử dụng vật liệu hợp kim đồng có khả năng chống mài mòn cao, đảm bảo tuổi thọ cao và độ chính xác ổn định.
4. Tốc độ quay dụng cụ cao hơn: Vòng bi lăn thay thế các vòng bi truyền thống dọc theo các bánh răng để cho phép tốc độ quay của dụng cụ cao hơn.
5. Xi lanh cân bằng khe hở được sử dụng khi giá đỡ dụng cụ di chuyển theo hướng trục, giúp giảm khoảng cách giữa các vít me và loại bỏ rung động một cách hiệu quả.
6. Cấu trúc vận hành bằng thủy lực tiện lợi giúp giảm thời gian không cắt cũng như thời gian sử dụng dụng cụ cắt.
7. Giá đỡ bên ngoài của ụ đỡ đuôi cột nhỏ sử dụng cấu trúc bản lề và có thể dễ dàng mở ra ngoài, thuận tiện cho việc treo các chi tiết có đường kính lớn hơn.
