Cấu trúc và giới thiệu về máy khoan

A máy khoan Máy khoan là một loại máy công cụ gia công kim loại thiết yếu, chủ yếu được sử dụng để gia công lỗ. Nó thực hiện các thao tác khoan, doa, vát mép, phay mặt và taro bằng chuyển động quay và cấp phôi của các dụng cụ cắt. Các loại máy khoan khác nhau có cấu hình kết cấu khác nhau để phù hợp với các tình huống gia công khác nhau.

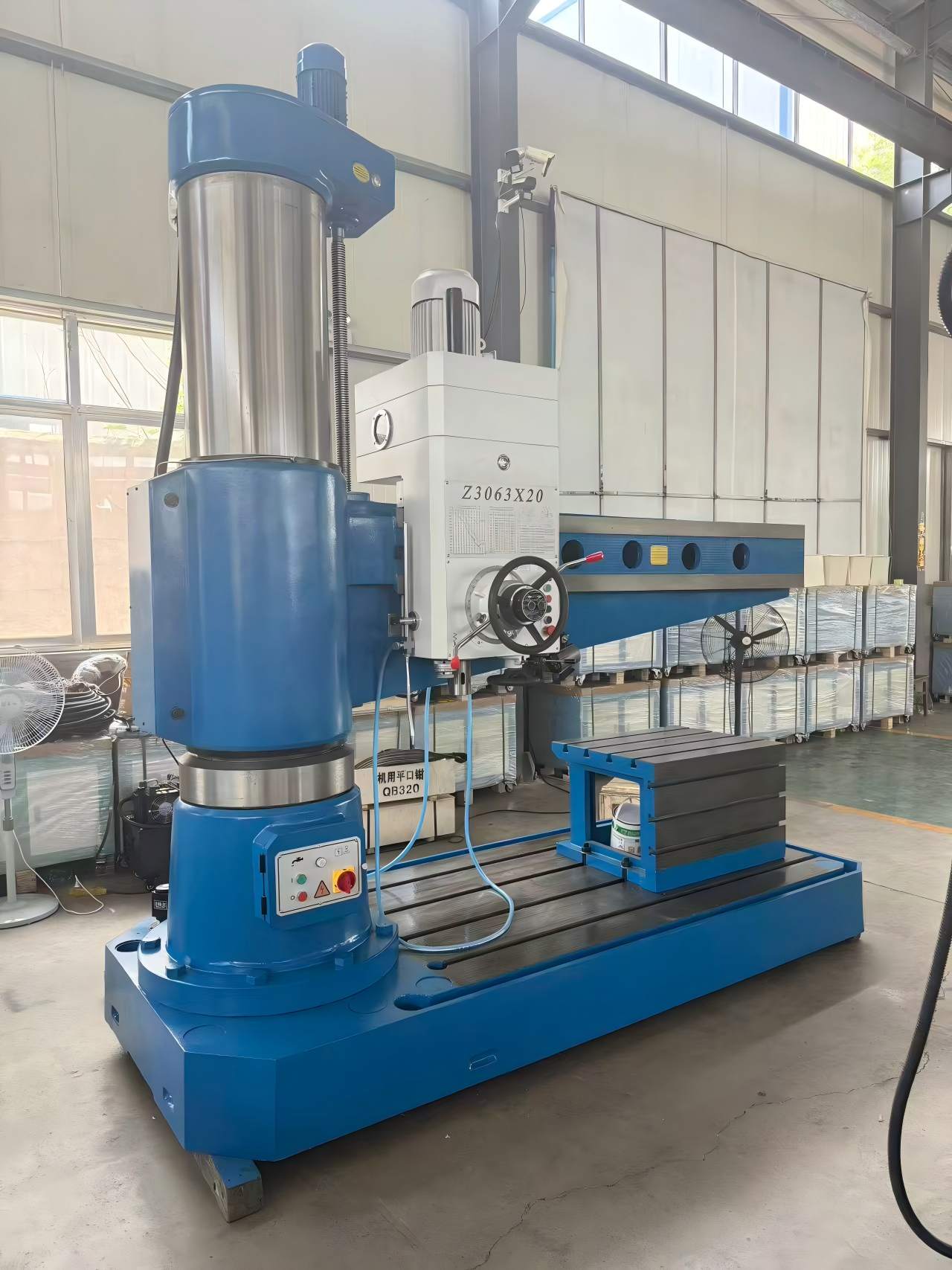

Máy khoan xuyên tâm Đây là loại máy được sử dụng rộng rãi nhất trong các xưởng gia công hạng nặng. Đế máy là một nền móng bằng gang đúc nặng, được trang bị các rãnh chữ T để kẹp phôi hoặc bàn làm việc và chịu tải trọng cắt. Nó đỡ cột bên trong. Cột bao gồm cột trong và cột ngoài. Cột trong được cố định trên đế. Cột ngoài bao bọc cột trong và có thể quay cùng với cần hướng tâm bằng các bộ phận khóa. Cần hướng tâm được gắn trên cột ngoài. Nó có thể nâng lên hạ xuống và quay 360 độ. Hộp trục chính trượt theo chiều ngang dọc theo rãnh dẫn hướng, và chuyển động nâng hạ của nó được điều khiển bởi một động cơ nâng. Hộp trục chính nằm trên rãnh dẫn hướng của cần hướng tâm. Bên trong có các bánh răng thay đổi và cơ cấu cấp liệu để cung cấp tốc độ trục chính và tốc độ cấp liệu thay đổi. Nó có thể trượt sang hai bên và được trang bị thiết bị khóa. Bộ phận trục chính có lỗ côn Morse để giữ mũi khoan, dao doa và mũi taro, cung cấp chuyển động quay chính và chuyển động cấp liệu theo trục. Cơ cấu khóa có thể là thủy lực hoặc cơ khí. Nó khóa cột, tay đòn hướng tâm và hộp trục chính trong quá trình gia công để ngăn ngừa sự dịch chuyển và rung động. Các phiên bản thủy lực thực hiện khóa đồng bộ cho cả ba bộ phận. Bàn làm việc giữ phôi và có thể tháo rời trên một số mẫu máy. Phôi kích thước lớn có thể được kẹp trực tiếp vào các rãnh chữ T của đế. Hệ thống điện bao gồm động cơ chính, động cơ nâng, các nút bấm và mạch điều khiển.

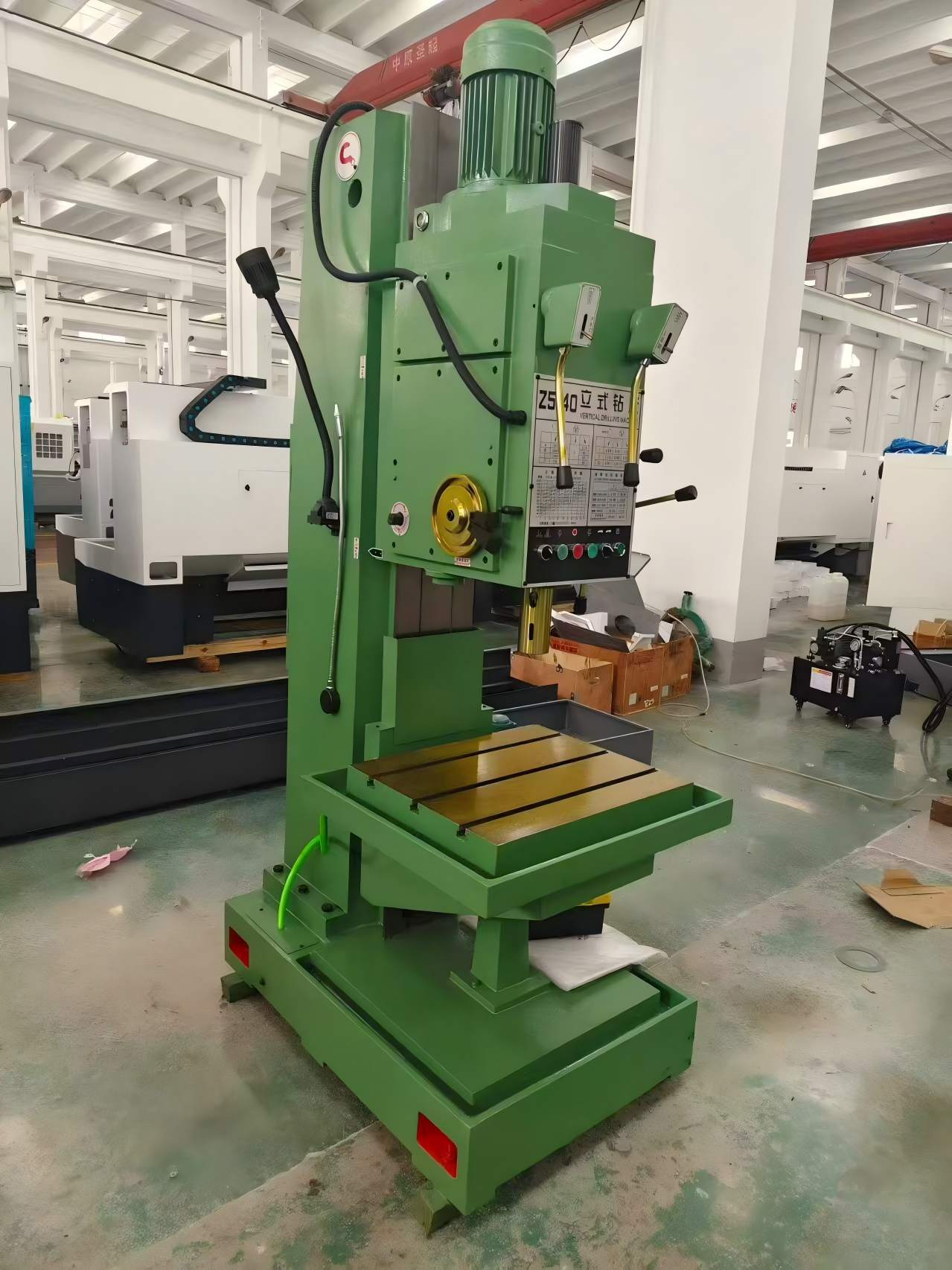

Máy khoan đứng Máy khoan đứng bao gồm đế, cột vuông, hộp trục chính, trục chính, bàn làm việc điều chỉnh độ cao, cơ cấu điều khiển cấp liệu và hệ thống điều khiển điện. Đế đỡ toàn bộ máy với các rãnh chữ T để kẹp phôi. Hộp trục chính và bàn làm việc di chuyển theo chiều dọc dọc theo ray dẫn hướng của cột vuông. Hộp trục chính cung cấp chức năng thay đổi tốc độ và cấp liệu. Trục chính giữ các dụng cụ cắt và thực hiện chuyển động quay và cấp liệu. Cấp liệu có thể được thực hiện bằng tay hoặc tự động. Đối với máy khoan đứng, người vận hành điều chỉnh vị trí lỗ bằng cách di chuyển phôi thay vì dịch chuyển máy, do đó không thể điều chỉnh vị trí trong phạm vi rộng.

Máy khoan bàn là thiết bị khoan nhỏ gọn. Các bộ phận chính của nó bao gồm đế, cột, hộp trục chính (đầu máy), trục chính, bàn làm việc và tay quay cấp phôi. Tất cả các thao tác cấp phôi đều được thực hiện bằng tay.

Câu hỏi thường gặp

Câu 1: Các loại máy khoan chính là gì?

A1: Máy khoan hướng tâm, máy khoan đứng và máy khoan bàn dùng cho các kích thước phôi khác nhau.

Câu 2: Đặc điểm của máy khoan hướng tâm Z30 là gì?

A2: Cần trục có thể xoay và nâng, không cần di chuyển các chi tiết nặng.

Câu 3: Khóa thủy lực so với khóa cơ khí?

A3: Hệ thống khóa thủy lực hỗ trợ khóa đồng bộ giúp tăng độ cứng và ổn định.

Câu 4: Những dụng cụ nào có thể được lắp đặt trên trục chính?

A4: Mũi khoan, dao doa, mũi taro dùng cho lỗ côn Morse.

Câu 5: Máy khoan có thể thực hiện những công đoạn gia công nào?

A5: Khoan, doa, khoét lỗ, phay mặt và taro ren.
