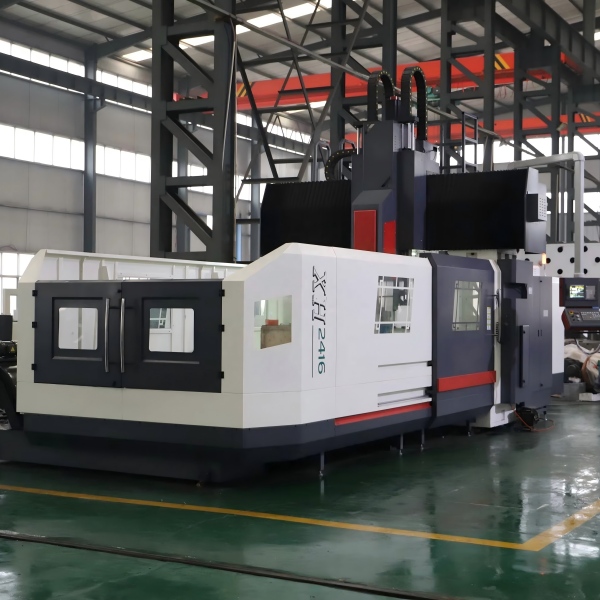

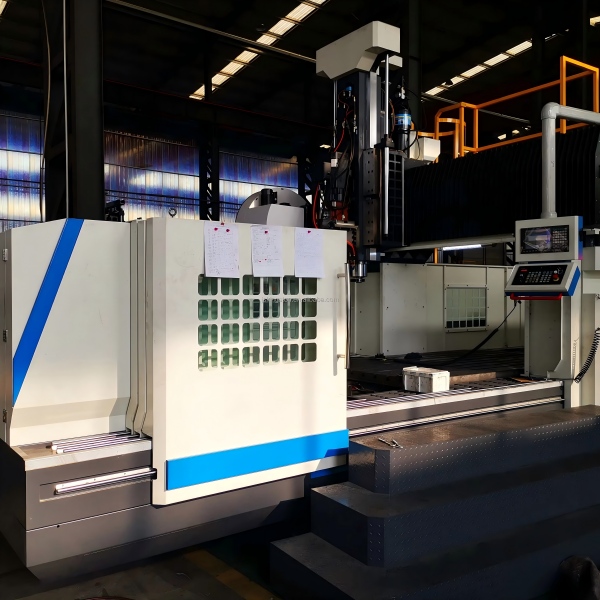

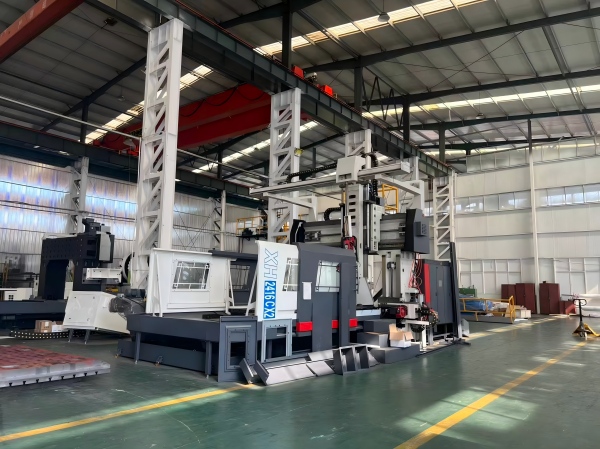

Máy phay giàn CNC Máy phay này sử dụng khung kiểu giàn gồm hai cột và dầm ngang. Bàn làm việc có thể cố định hoặc di chuyển theo chiều dọc, trong khi đầu phay thực hiện chuyển động tịnh tiến và thẳng đứng dọc theo dầm ngang. Là thiết bị cốt lõi để gia công các chi tiết kích thước lớn và tải trọng nặng, nó được sử dụng rộng rãi trong sản xuất khuôn mẫu, máy móc kỹ thuật, thiết bị năng lượng, hàng không vũ trụ, đóng tàu và các ngành công nghiệp khác, giải quyết những thách thức gia công khó khăn của việc cắt gọt mạnh và gia công phức hợp nhiều thao tác đối với các chi tiết lớn.
Có hai loại chính: máy phay giàn dầm cố định và máy phay giàn dầm di động.
Các cấu hình bao gồm máy phay giàn 3 trục, 4 trục và 5 trục. Có thể trang bị đầu phay góc vuông và đầu phay vạn năng để gia công lỗ cạnh và lỗ nghiêng.
Khung giàn với hai cột được đúc liền khối, có khả năng chống uốn và xoắn tuyệt vời. Độ rung được giảm thiểu tối đa trong quá trình cắt. Đối với các vật liệu cứng như thép đúc, gang và thép tấm dày, nó hỗ trợ gia công phay sâu và tốc độ tiến dao cao. Nó mang lại bề mặt hoàn thiện tốt và tuổi thọ dụng cụ dài hơn, với độ lệch chính xác tối thiểu trong quá trình sản xuất hàng loạt lâu dài.
Máy cung cấp không gian làm việc rộng rãi và bàn làm việc chịu tải nặng, có khả năng kẹp và gia công các chi tiết đúc, tấm thép và các bộ phận kết cấu hàn kích thước cực lớn chỉ trong một lần thiết lập. Không cần phải chia nhỏ các chi tiết lớn để gia công từng phần, giúp cải thiện đáng kể tính nhất quán về kích thước tổng thể của chi tiết.
Gia công đa chức năng chỉ với một lần kẹp phôi, bao gồm phay, khoan, doa, taro. Việc kẹp lại phôi nhiều lần giúp giảm thiểu sai số định vị. Các phụ kiện tùy chọn như bàn xoay, đầu phay vạn năng và trục xoay giúp gia công đồng thời 4 trục/5 trục để xử lý các bề mặt cong phức tạp.
Cấu trúc khung giàn mở giúp việc xếp dỡ phôi trở nên thuận tiện. Các chi tiết kích thước lớn có thể được nâng lên bàn làm việc bằng cần cẩu. Máy phù hợp cho cả sản xuất đơn lẻ theo yêu cầu cũng như sản xuất hàng loạt.
Khung máy đúc dày và kết cấu giàn gia cường giúp hấp thụ hiệu quả các chấn động khi cắt. Biến dạng nhiệt được kiểm soát tốt. Máy duy trì độ chính xác kích thước ổn định trong thời gian dài hoạt động liên tục, đáp ứng các yêu cầu dung sai nghiêm ngặt đối với các bộ phận công nghiệp nặng.
Đế khuôn, khuôn khổ lớn, các bộ phận kết cấu máy móc kỹ thuật, các bộ phận thiết bị năng lượng, các bộ phận tàu thủy, khung thiết bị tự động hóa, gia công tấm dày, các bộ phận hàn khổ lớn.
Câu 1: Sự khác biệt giữa máy phay giàn có dầm cố định và máy phay giàn có dầm di động là gì?
A: Loại dầm cố định có chiều cao dầm không đổi, độ cứng vững tốt hơn và chi phí bảo trì thấp hơn, phù hợp với hầu hết các chi tiết gia công kích thước lớn thông thường. Loại dầm di động hỗ trợ nâng hạ dầm cho các chi tiết cao hơn, tuy nhiên cấu trúc phức tạp hơn và chi phí mua cao hơn.
Câu 2: Máy phay giàn 3 trục có thể gia công các bề mặt nghiêng không?
A: Mô hình 3 trục tiêu chuẩn không thể gia công trực tiếp các bề mặt nghiêng. Bạn cần bổ sung đầu phay vạn năng hoặc nâng cấp lên cấu hình 4 trục/5 trục để gia công bề mặt nghiêng và các bề mặt cong phức tạp.
Câu 3: Máy phay giàn có thể gia công những loại vật liệu nào?
A: Máy có thể dùng cho gang, thép đúc, thép cacbon, thép hợp kim, hợp kim nhôm và các vật liệu kim loại khác. Nó được sử dụng rộng rãi để cắt các chi tiết kim loại kích thước lớn.
Câu 4: Những yếu tố nào ảnh hưởng đến độ chính xác gia công của máy phay giàn?
A: Các yếu tố chính bao gồm độ cứng của chi tiết đúc, chất lượng ray dẫn hướng và vít me bi, hiệu suất trục chính, điều kiện nhiệt của máy và phương pháp kẹp phôi. Bảo trì thường xuyên cũng rất cần thiết để duy trì độ chính xác lâu dài.
Câu 5: Máy phay giàn có phù hợp cho sản xuất hàng loạt các chi tiết nhỏ không?
A: Không nên dùng. Máy phay kiểu khung giàn được thiết kế cho các chi tiết gia công kích thước lớn. Sản xuất hàng loạt các chi tiết nhỏ sẽ tiết kiệm chi phí hơn với các trung tâm gia công đứng.
